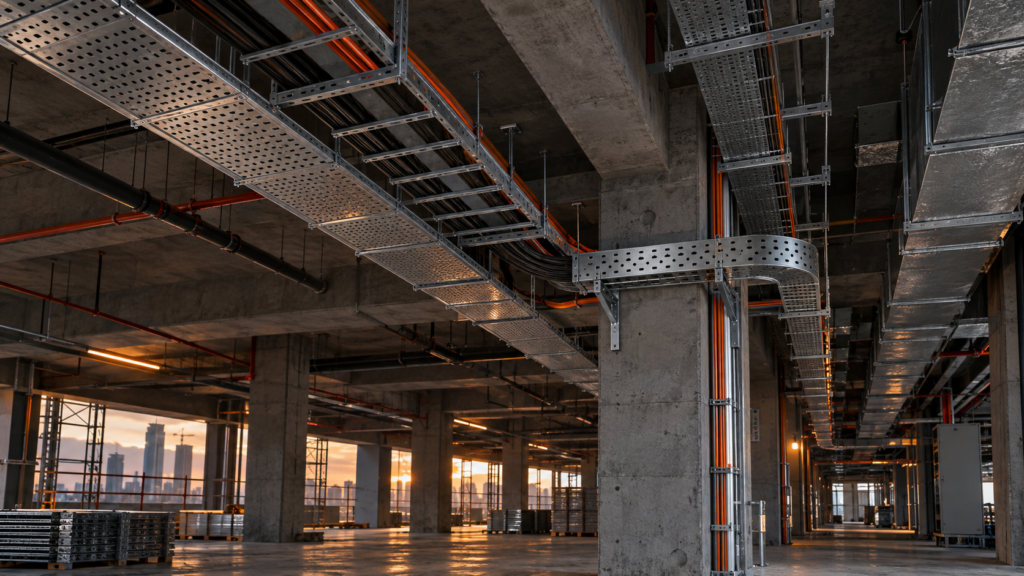

اهمیت هماهنگی تأسیسات و سازه
مسیرهای برق، شبکه، لولهکشی، تهویه و اطفای حریق بخش قابلتوجهی از فضای داخلی ساختمان را اشغال میکنند. این مسیرها معمولاً باید از میان طبقات، سقفهای کاذب، رایزرها، پارکینگها و فضاهای فنی عبور کنند؛ درحالیکه تیرها، ستونها، دیوارهای باربر و دالهای سازهای نیز در همان محدوده قرار دارند.
اگر مسیر تأسیسات بدون توجه به نقشه سازه طراحی یا اجرا شود، احتمال برخورد با اجزای باربر ساختمان افزایش مییابد. نتیجه این تداخل ممکن است تغییر مسیرهای مکرر، کاهش ارتفاع مفید سقف، افزایش تعداد زانوییها، دوبارهکاری، تأخیر پروژه و هزینههای پیشبینینشده باشد.
در موارد جدیتر، سوراخکاری یا برش غیراصولی تیر، ستون، دال یا دیوار سازهای میتواند ایمنی ساختمان را تحتتأثیر قرار دهد. به همین دلیل، هیچ تغییری در اجزای سازه نباید بدون بررسی و تأیید طراح سازه انجام شود.
اجزای سازهای مؤثر بر مسیر تأسیسات
پیش از جانمایی مسیرها باید اجزایی که امکان عبور تأسیسات را محدود میکنند شناسایی شوند.
مهمترین این اجزا عبارتاند از:
- ستونها
- تیرهای اصلی و فرعی
- دالهای بتنی
- دیوارهای باربر
- دیوارهای برشی
- بادبندها
- فونداسیون
- سرستونها
- تیرچهها
- کتیبهها و نواحی تقویتشده
- اتصالات سازه فولادی
- بازشوهای پله و آسانسور
- درزهای انقطاع و انبساط
هرکدام از این اجزا محدودیت متفاوتی برای سوراخکاری، نصب ساپورت یا عبور مسیر ایجاد میکنند.
برای مثال، عبور یک مسیر از کنار تیر ممکن است با یک تغییر ارتفاع ساده حل شود، اما برخورد با ستون یا دیوار برشی معمولاً نیازمند تغییر کامل جانمایی مسیر است.
چرا هماهنگی باید پیش از اجرا انجام شود؟
رفع تداخل روی نقشه بسیار سادهتر و کمهزینهتر از اصلاح آن در کارگاه است.
در مرحله طراحی میتوان مسیرها را جابهجا کرد، ارتفاع آنها را تغییر داد یا بازشو مناسب پیشبینی کرد. اما پس از بتنریزی یا نصب سازه، امکان اصلاح محدودتر میشود و ممکن است به تخریب، سوراخکاری یا ساخت قطعات اضافی نیاز باشد.
هماهنگی زودهنگام باعث میشود:
- بازشوها در محل درست پیشبینی شوند.
- ارتفاع سقف کاذب بهدرستی تعیین شود.
- رایزرها ابعاد کافی داشته باشند.
- مسیرهای اصلی مستقیمتر اجرا شوند.
- تعداد زانوییها و تغییر ارتفاع کاهش یابد.
- ساپورتها در نقاط مناسب نصب شوند.
- تداخل با سازه پیش از اجرا برطرف شود.
- هزینه تغییرات کارگاهی کاهش پیدا کند.
مدارک موردنیاز برای هماهنگی
هماهنگی صحیح فقط با مشاهده یک نقشه معماری انجام نمیشود. تیم طراحی و اجرا باید مجموعه کاملی از نقشهها را در اختیار داشته باشد.
مدارک اصلی شامل موارد زیر هستند:
- نقشههای معماری
- نقشههای سازه
- نقشههای برق
- نقشههای مکانیک
- نقشههای شبکه و جریان ضعیف
- نقشه سیستم اعلام و اطفای حریق
- نقشه سقف کاذب
- نقشه رایزرها
- جزئیات اجرایی بازشوها
- مشخصات تجهیزات و ابعاد واقعی آنها
- نقشههای کارگاهی
- آخرین تغییرات تأییدشده پروژه
استفاده از نسخه قدیمی نقشهها یکی از دلایل رایج ایجاد تداخل در کارگاه است. تمام گروهها باید از آخرین نقشه تأییدشده استفاده کنند.
تعیین مسیرهای اصلی تأسیسات
در پروژههای متوسط و بزرگ بهتر است ابتدا مسیرهای اصلی مشخص شوند و سپس انشعابها به آنها متصل شوند.
مسیرهای اصلی معمولاً شامل موارد زیر هستند:
- سینی کابل اصلی
- نردبان کابل
- باسداکت
- لولههای اصلی آب و فاضلاب
- لولههای آتشنشانی
- کانالهای اصلی تهویه
- مسیرهای رایزر
- لولههای سرمایش و گرمایش
- مسیرهای شبکه و مخابرات
این مسیرها به دلیل ابعاد، وزن یا اهمیت عملکردی باید در اولویت هماهنگی قرار گیرند.
پس از تثبیت مسیرهای اصلی، مسیرهای کوچکتر مانند لولههای برق، انشعابهای فرعی و کابلهای کنترلی جانمایی میشوند.
اولویتبندی مسیرها در فضای محدود
در سقف کاذب یا پارکینگ، فضای عبور تمام تأسیسات محدود است. در چنین شرایطی لازم است مسیرها بر اساس ابعاد، شیب، شعاع گردش و امکان تغییر جانمایی اولویتبندی شوند.
مسیرهایی که شیب اجباری دارند، مانند برخی لولههای فاضلاب، آزادی کمتری برای تغییر ارتفاع دارند. کانالهای هوا نیز به دلیل ابعاد بزرگ و محدودیت خم، معمولاً باید زودتر جانمایی شوند.
مسیرهای کابل انعطاف بیشتری دارند، اما باید شعاع خم، دسترسی، فاصله از سایر تأسیسات و ظرفیت توسعه آنها حفظ شود.
یک ترتیب هماهنگی متداول میتواند شامل موارد زیر باشد:
- اجزای سازهای ثابت
- لولههای دارای شیب اجباری
- کانالهای بزرگ تهویه
- لولههای اصلی مکانیکی
- سینی کابل و نردبان کابل
- لولههای برق و مسیرهای فرعی
- تجهیزات سقف کاذب و معماری
این ترتیب برای همه پروژهها یکسان نیست و باید بر اساس شرایط واقعی پروژه تنظیم شود.
هماهنگی مسیر با تیرها
تیرها یکی از رایجترین موانع مسیر تأسیسات هستند. در بسیاری از ساختمانها، مسیر افقی تأسیسات در زیر تیرها عبور میکند و باعث کاهش ارتفاع مفید سقف میشود.
پیش از انتخاب مسیر باید ارتفاع و موقعیت تیرهای اصلی و فرعی بررسی شود. در برخی نقاط میتوان مسیر را از میان محدوده بین تیرها عبور داد و در محل برخورد، تغییر ارتفاع ایجاد کرد.
سوراخ کردن تیر بتنی یا برش جان و بال تیر فولادی بدون طراحی و تأیید سازهای مجاز نیست. این تغییرات ممکن است ظرفیت باربری و رفتار اتصال را تحتتأثیر قرار دهند.
راهکارهای رایج برای جلوگیری از برخورد با تیر عبارتاند از:
- تغییر موقعیت افقی مسیر
- عبور مسیر از دهانه مجاور
- تغییر ارتفاع کنترلشده
- کاهش ابعاد مسیر با محاسبه مجدد ظرفیت
- تقسیم یک مسیر بزرگ به چند مسیر کوچکتر
- پیشبینی بازشو سازهای از مرحله طراحی
- استفاده از مسیرهای جایگزین در کف یا دیوار
هماهنگی مسیر با ستونها
ستونها اجزای اصلی انتقال بار ساختمان هستند و نباید برای عبور تأسیسات بریده یا سوراخ شوند.
مسیرهای اصلی باید با فاصله مناسب از ستونها جانمایی شوند تا فضای کافی برای نصب اتصالات، ساپورتها و تعمیرات باقی بماند.
در ساختمانهای فولادی، صفحات اتصال، سختکنندهها، پیچها و جوشهای اطراف ستون نیز ممکن است فضای نصب ساپورت را محدود کنند. مشاهده صرف مقطع ستون در نقشه معماری برای تصمیمگیری کافی نیست و جزئیات اتصال سازه باید بررسی شود.
عبور مسیر بسیار نزدیک به ستون ممکن است مشکلات زیر را ایجاد کند:
- نبود فضای نصب زانویی یا سهراهی
- دشواری اجرای ساپورت
- تداخل با پوشش ضدحریق
- محدود شدن دسترسی به پیچ و اتصال
- برخورد با دیوار یا پوشش معماری آینده
دیوارهای برشی و دیوارهای باربر
دیوار برشی و دیوار باربر بخشی از سیستم مقاوم ساختمان هستند. ایجاد شیار، بازشو یا سوراخ جدید در آنها بدون هماهنگی سازهای میتواند خطرناک باشد.
محل عبور لولهها و کابلها باید از مرحله طراحی مشخص شود و در صورت نیاز، غلاف یا بازشو مناسب پیش از بتنریزی نصب گردد.
عبور مسیرهای بزرگ از دیوار برشی معمولاً به بررسی دقیق ابعاد و موقعیت بازشو، آرماتورهای اطراف و اثر آن بر رفتار سازه نیاز دارد.
در زمان اجرا نباید صرفاً به دلیل نزدیک بودن مسیر، بخشی از دیوار سازهای تخریب یا بریده شود.
عبور از سقف و دال بتنی
در بسیاری از پروژهها لازم است لوله، کابل یا رایزر از کف و سقف طبقات عبور کند. این عبورها باید پیش از بتنریزی پیشبینی شوند.
برای عبورهای کوچک میتوان از غلاف یا Sleeve مناسب استفاده کرد. برای بازشوهای بزرگتر باید محل و ابعاد در نقشه سازه مشخص و تأیید شود.
نکات مهم در اجرای عبور از دال عبارتاند از:
- محل بازشو با آرماتورها تداخل نداشته باشد.
- ابعاد بازشو بیش از نیاز انتخاب نشود.
- غلاف پیش از بتنریزی تثبیت شود.
- محل دقیق آن در هنگام اجرا کنترل شود.
- آببندی و آتشبندی پس از عبور تأسیسات انجام شود.
- لبه بازشو در برابر آسیب محافظت شود.
- فاصله بازشوها از یکدیگر بررسی شود.
کرگیری پس از بتنریزی بدون اطلاع از محل آرماتورها و کابلهای مدفون میتواند به سازه یا سایر تأسیسات آسیب بزند.
رزرو بازشوها و غلافها
رزرو بازشو در زمان مناسب یکی از مهمترین راهکارهای کاهش تخریب و دوبارهکاری است.
ابعاد غلاف باید بر اساس قطر واقعی لوله یا کابل، عایق، گلند، فاصله نصب و امکان تعویض آینده تعیین شود.
غلاف بسیار کوچک ممکن است عبور تأسیسات را غیرممکن کند و غلاف بیشازحد بزرگ نیز میتواند آببندی، آتشبندی و ترمیم اطراف آن را دشوار سازد.
تمام بازشوها بهتر است دارای شناسه باشند و اطلاعات زیر برای آنها ثبت شود:
- شماره بازشو
- محل دقیق
- تراز ارتفاعی
- ابعاد
- نوع تأسیسات عبوری
- مسئول تأیید
- جزئیات آببندی یا آتشبندی
- وضعیت اجرا
مسیرهای عمودی و رایزرها
رایزرها محل عبور عمودی تأسیسات میان طبقات هستند. ابعاد ناکافی رایزر یکی از مشکلات رایج پروژهها است.
در طراحی رایزر باید فضای موردنیاز برای تمام مسیرهای فعلی و ظرفیت توسعه آینده در نظر گرفته شود. همچنین فقط سطح مقطع مسیرها کافی نیست و فضای نصب، مهار، تعمیر و دسترسی نیز باید پیشبینی شود.
در رایزر برق باید موارد زیر بررسی شوند:
- ابعاد سینی یا نردبان کابل
- شعاع ورود کابلها
- فاصله کابلهای قدرت و شبکه
- محل ساپورتها
- دسترسی تعمیراتی
- سیستم ارتینگ
- آتشبندی طبقات
- ظرفیت کابلهای آینده
- فضای ورود به تابلوها
پر کردن کامل رایزر در ابتدای بهرهبرداری باعث میشود توسعه بعدی بسیار دشوار شود.
نصب ساپورت روی سازه
ساپورتهای سینی کابل، لوله و کانال وزن تأسیسات را به سازه منتقل میکنند. بنابراین محل و روش اتصال آنها باید کنترل شود.
وزن مسیر خالی تنها معیار طراحی ساپورت نیست. وزن کابلها، سیال داخل لوله، عایق، اتصالات، شیرآلات و بارهای احتمالی نیز باید در نظر گرفته شوند.
نکات مهم در نصب ساپورت عبارتاند از:
- اتصال به عضو سازهای مقاوم انجام شود.
- نوع انکر با جنس و ضخامت عضو هماهنگ باشد.
- فاصله از لبه بتن رعایت شود.
- عمق سوراخکاری کنترل شود.
- محل آرماتور یا کابل مدفون بررسی شود.
- بار هر ساپورت مشخص باشد.
- فاصله ساپورتها با وزن مسیر هماهنگ باشد.
- در تغییر جهت و انشعاب، ساپورت اضافی پیشبینی شود.
- از اتصال به اجزای غیرسازهای ضعیف خودداری شود.
سقف کاذب، دیوار سبک یا پوشش معماری معمولاً برای تحمل بار مسیرهای اصلی تأسیسات مناسب نیستند.
انکر و سوراخکاری بتن
سوراخکاری بتن برای نصب انکر باید بر اساس نقشه و روش اجرایی تأییدشده انجام شود.
برخورد مته با آرماتور نشانهای است که باید عملیات متوقف و محل بررسی شود. بریدن آرماتور برای ادامه نصب ساپورت بدون تأیید سازهای درست نیست.
پیش از سوراخکاری در سقف یا دیوار بهتر است احتمال وجود موارد زیر بررسی شود:
- میلگرد
- کابل پیشتنیدگی
- لوله برق مدفون
- لوله آب
- سیستم گرمایش از کف
- لولههای تأسیساتی
- قطعات کاشتشده
- صفحات فلزی مدفون
در دالهای پیشتنیده، سوراخکاری کنترلنشده میتواند پیامدهای جدی داشته باشد و باید با حساسیت بیشتری انجام شود.
اتصال ساپورت به سازه فولادی
در سازه فولادی ممکن است ساپورت با استفاده از بست، گیره، پیچ یا اتصال طراحیشده نصب شود.
جوشکاری مستقیم روی عضو سازهای بدون تأیید مهندس سازه میتواند پوشش محافظ را آسیب بزند یا رفتار عضو را تغییر دهد. همچنین سوراخکاری بال یا جان تیر نباید بهصورت خودسرانه انجام شود.
در بسیاری از موارد میتوان از گیرههای مناسب تیر استفاده کرد تا بدون سوراخکاری یا جوشکاری، اتصال قابلاعتماد ایجاد شود.
نوع اتصال باید با بار، ضخامت عضو، شرایط لرزش و الزامات خوردگی هماهنگ باشد.
بار تأسیسات بر سازه
وزن تأسیسات باید در طراحی سازه یا بررسیهای بعدی در نظر گرفته شود.
یک سینی کابل بزرگ پس از پر شدن ممکن است وزن قابلتوجهی داشته باشد. لولههای بزرگ نیز پس از پر شدن از آب بسیار سنگینتر از حالت خالی هستند.
بارهای مهم تأسیساتی شامل موارد زیر هستند:
- وزن لوله و سیال
- وزن سینی و کابل
- وزن کانال و عایق
- وزن تجهیزات آویزان
- وزن شیرآلات
- نیروهای ناشی از لرزش
- نیروی انبساط حرارتی
- بارهای زمان تعمیر
- بار تجهیزات متحرک یا ضربهای
اضافه کردن تجهیزات سنگین به یک سازه موجود باید پیش از اجرا بررسی شود.
فاصله مسیرها از اجزای سازه
نزدیک بودن بیشازحد مسیر به تیر، سقف یا دیوار ممکن است اجرای اتصالات و تعمیرات را دشوار کند.
برای سینی کابل باید فضای کافی برای گذاشتن یا خارج کردن کابلها وجود داشته باشد. در مسیرهای دارای درب نیز باید امکان باز کردن درب حفظ شود.
در لولههای عایقشده، ضخامت عایق و فضای اجرای آن باید در نظر گرفته شود. فاصلهگذاری فقط بر اساس قطر لوله بدون عایق ممکن است بعداً مشکل ایجاد کند.
همچنین باید فضای لازم برای موارد زیر باقی بماند:
- بست و ساپورت
- پیچ و مهره
- درب مسیر کابل
- شیرآلات
- دریچه بازدید
- عایقکاری
- تعمیر و تعویض
- اجرای پوشش ضدحریق
- حرکت ناشی از انبساط
هماهنگی مسیرهای کابل با سازه
سینی کابل و نردبان کابل باید در مسیری نصب شوند که علاوه بر عبور مناسب کابلها، امکان ساپورتگذاری منظم داشته باشد.
تغییر ارتفاع مکرر مسیر باعث افزایش تعداد اتصالات و دشوار شدن کابلکشی میشود. به همین دلیل بهتر است مسیر اصلی تا حد امکان مستقیم و دارای تراز ثابت باشد.
در محل عبور از کنار تیر یا تغییر ارتفاع باید شعاع خم کابلها کنترل شود. کابلهای قدرت با قطر بالا نمیتوانند در زانوییهای بسیار تند عبور کنند.
عرض مسیر نیز باید با فاصله ستونها، بازشوها و فضای موجود هماهنگ شود. در برخی نقاط، تقسیم مسیر به دو سینی باریکتر میتواند امکان عبور را فراهم کند؛ اما ظرفیت، جداسازی کابلها و هزینه ساپورت باید مجدداً بررسی شود.
تداخل با بادبندهای سازهای
در سازههای فولادی، بادبندها ممکن است بخشی از فضای دیوار یا سقف را اشغال کنند و در نقشه معماری بهوضوح دیده نشوند.
عبور مسیر از میان محدوده بادبند معمولاً محدود است و نباید باعث برش یا تغییر عضو شود.
موقعیت واقعی بادبند، صفحات اتصال و پیچها باید پیش از اجرای مسیر کنترل شود. در صورت تداخل، مسیر باید از محدوده عضو سازهای دور شود یا از دهانه دیگری عبور کند.
هماهنگی با درزهای ساختمانی
عبور تأسیسات از درز انقطاع، انبساط یا لرزهای نیازمند جزئیات مناسب است.
اتصال صلب مسیر در دو طرف درز ممکن است هنگام حرکت ساختمان به لوله، کابل یا سینی آسیب بزند. در این نقاط باید امکان حرکت نسبی دو بخش ساختمان در نظر گرفته شود.
بسته به نوع تأسیسات ممکن است استفاده از موارد زیر لازم باشد:
- اتصال انعطافپذیر
- لوپ کابل
- قطعه انبساطی
- ساپورتهای مستقل
- غلاف بزرگتر
- جزئیات آببندی متحرک
جزئیات عبور از درز باید با طراح سازه و تأسیسات هماهنگ شود.
آتشبندی بازشوهای تأسیساتی
عبور کابل و لوله از دیوار یا سقف مقاوم حریق نباید عملکرد آن را از بین ببرد.
پس از نصب تأسیسات، فضای باقیمانده اطراف مسیر باید با سیستم آتشبندی مناسب بسته شود. استفاده از ملات معمولی یا مواد نامشخص همیشه مقاومت حریق لازم را تأمین نمیکند.
آتشبندی باید با نوع دیوار، ابعاد بازشو، جنس لوله، تعداد کابلها و سطح مقاومت موردنیاز هماهنگ باشد.
همچنین در صورت اضافه شدن کابل جدید، سیستم آتشبندی باید مجدداً بهدرستی ترمیم شود.
هماهنگی در ساختمانهای موجود
در پروژههای بازسازی معمولاً نقشههای دقیق سازه و تأسیسات موجود در دسترس نیستند. در این شرایط، بررسی میدانی اهمیت بیشتری دارد.
پیش از سوراخکاری یا نصب تجهیزات باید مسیرهای مدفون، محل اعضای سازهای و ظرفیت آنها بررسی شود.
اقدامات مناسب میتواند شامل موارد زیر باشد:
- بازدید دقیق محل
- بررسی نقشههای قدیمی
- استفاده از تجهیزات شناسایی اجزای مدفون
- ایجاد بازشو آزمایشی کنترلشده
- بررسی سازه توسط متخصص
- ثبت مسیرهای موجود
- تهیه نقشه وضع موجود
نباید فرض شود هر دیوار یا سقفی که در ظاهر خالی است، فاقد آرماتور یا تأسیسات مدفون خواهد بود.
استفاده از مدلسازی سهبعدی
در پروژههای بزرگ، مدلسازی سهبعدی ساختمان میتواند تداخل میان معماری، سازه و تأسیسات را پیش از اجرا مشخص کند.
در مدل سهبعدی میتوان مسیرها را با ابعاد واقعی نمایش داد و برخورد آنها با تیر، ستون، کانال یا سایر تجهیزات را بررسی کرد.
مزایای این روش عبارتاند از:
- شناسایی تداخل پیش از اجرا
- بررسی ارتفاع آزاد
- تعیین ترتیب نصب
- برنامهریزی بازشوها
- هماهنگی رایزرها
- کاهش دوبارهکاری
- تهیه نقشه کارگاهی دقیقتر
- مشاهده فضای تعمیراتی
مدل سهبعدی زمانی مفید است که اطلاعات آن بهروز باشد و تغییرات کارگاه نیز در آن ثبت شوند.
نقشههای کارگاهی و هماهنگی اجرا
نقشه طراحی معمولاً مفهوم کلی سیستم را نشان میدهد، اما برای اجرا به نقشههای کارگاهی دقیق نیاز است.
در نقشه کارگاهی باید اطلاعات زیر مشخص شوند:
- مسیر دقیق
- ارتفاع نصب
- ابعاد مسیر
- محل ساپورتها
- محل بازشوها
- تغییر ارتفاع
- انشعابها
- فاصله از سازه
- تداخلهای حلشده
- جزئیات اتصال
- ترتیب نصب
نقشه کارگاهی باید پیش از اجرا توسط گروههای مرتبط بررسی و تأیید شود.
مدیریت تغییرات در کارگاه
حتی با وجود طراحی مناسب ممکن است در زمان اجرا شرایط پیشبینینشدهای دیده شود. تغییر مسیر در این شرایط باید ثبت و کنترل شود.
تغییرات مهم نباید فقط بهصورت شفاهی میان نیروهای اجرایی انجام شوند. محل جدید مسیر ممکن است با سازه، تجهیزات آینده یا دسترسی تعمیراتی تداخل داشته باشد.
فرایند مناسب تغییر شامل موارد زیر است:
- ثبت مشکل یا تداخل
- ارائه مسیر پیشنهادی
- بررسی توسط برق، مکانیک، معماری و سازه
- تأیید تغییر
- اصلاح نقشه کارگاهی
- اجرای مسیر جدید
- ثبت وضعیت نهایی
این فرایند از ایجاد تداخلهای جدید و اختلاف میان نقشه و اجرای واقعی جلوگیری میکند.
ترتیب اجرای سازه و تأسیسات
هماهنگی زمانی نیز بهاندازه هماهنگی مکانی اهمیت دارد.
اگر سقف کاذب یا دیوارها پیش از تکمیل مسیرهای اصلی بسته شوند، دسترسی برای نصب و آزمایش دشوار میشود. همچنین نصب یک مسیر ممکن است فضای لازم برای مسیر دیگر را مسدود کند.
پیش از شروع نصب باید ترتیب اجرای مسیرها مشخص شود. معمولاً تجهیزات بزرگتر و مسیرهای اصلی زودتر نصب میشوند و سپس انشعابهای کوچکتر اجرا میگردند.
تمام مسیرها باید پیش از پوشانده شدن بازدید و تأیید شوند.
اشتباهات رایج در هماهنگی سازه و تأسیسات
یکی از رایجترین اشتباهات، شروع اجرا فقط بر اساس نقشه یک رشته است.
اشتباهات دیگر عبارتاند از:
- سوراخکاری تیر یا ستون بدون تأیید
- رزرو نکردن بازشو پیش از بتنریزی
- استفاده از نقشههای قدیمی
- بیتوجهی به ابعاد واقعی تجهیزات
- در نظر نگرفتن عایق لوله
- نصب ساپورت روی سقف کاذب یا دیوار ضعیف
- برخورد ساپورت با آرماتور
- پر کردن کامل رایزر
- نادیده گرفتن دسترسی تعمیراتی
- عبور صلب از درز انبساط
- آتشبندی نکردن بازشوها
- ثبت نکردن تغییرات کارگاه
- کاهش ارتفاع مفید بدون هماهنگی معماری
- جانمایی مسیر در مقابل دریچه یا تجهیزات
- تغییر مسیر با تعداد زیاد زانویی
بسیاری از این مشکلات با یک جلسه هماهنگی و بررسی مشترک نقشهها پیش از اجرا قابل پیشگیری هستند.
چکلیست هماهنگی پیش از اجرا
پیش از تأیید مسیر تأسیسات بهتر است موارد زیر کنترل شوند:
- آخرین نسخه نقشه سازه دریافت شده است.
- محل تیرها، ستونها و دیوارهای برشی مشخص است.
- مسیرهای اصلی تأسیسات با یکدیگر هماهنگ شدهاند.
- ارتفاع نصب تمام مسیرها مشخص است.
- بازشوهای سقف و دیوار تأیید شدهاند.
- ابعاد رایزر برای ظرفیت آینده کافی است.
- محل ساپورتها و نوع اتصال مشخص است.
- وزن مسیر و تجهیزات بررسی شده است.
- فضای تعمیر و دسترسی حفظ شده است.
- عایق و پوشش نهایی در ابعاد لحاظ شدهاند.
- عبور از درزهای ساختمانی دارای جزئیات مناسب است.
- آتشبندی بازشوها پیشبینی شده است.
- تغییرات موردنیاز در نقشهها ثبت شدهاند.
- ترتیب اجرای مسیرها تعیین شده است.
- مسئول تأیید تغییرات مشخص است.
جمعبندی
هماهنگی مسیر تأسیسات با اجزای سازهای باید پیش از شروع عملیات اجرایی انجام شود. تیرها، ستونها، دیوارهای برشی و دالها محدودیتهایی ایجاد میکنند که نمیتوان آنها را با سوراخکاری یا برش خودسرانه برطرف کرد.
بررسی همزمان نقشههای سازه، معماری، برق و مکانیک باعث میشود بازشوها، رایزرها، ارتفاع مسیرها و محل ساپورتها بهدرستی تعیین شوند.
رزرو بازشو پیش از بتنریزی، استفاده از نقشههای کارگاهی، کنترل بار ساپورتها و ثبت تغییرات از مهمترین اقدامات این فرایند هستند.
هماهنگی اصولی از آسیب به سازه، کاهش ارتفاع مفید، دوبارهکاری و افزایش هزینه جلوگیری میکند و اجرای تأسیسات را منظمتر، ایمنتر و قابلتعمیرتر خواهد ساخت.
