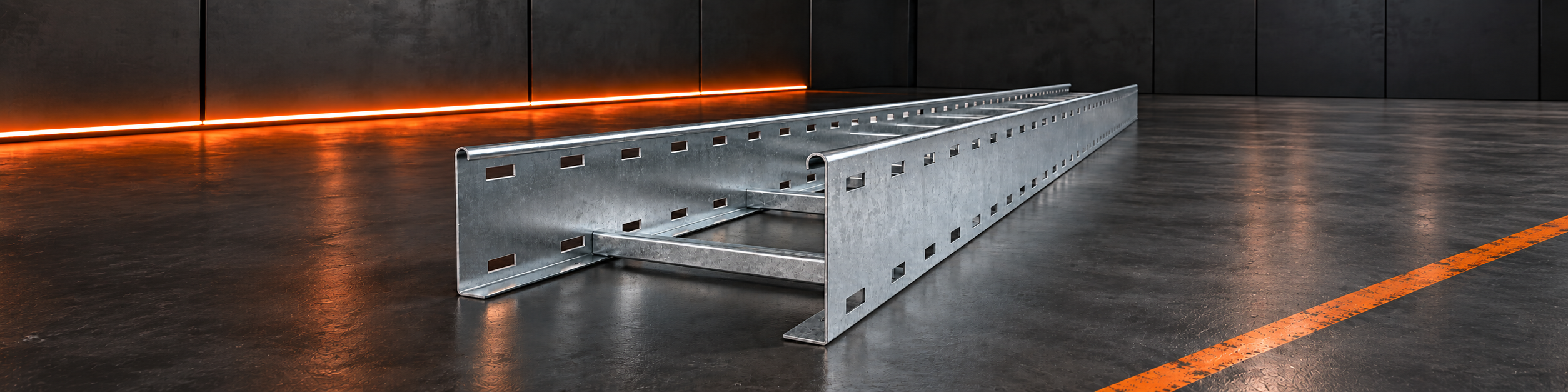

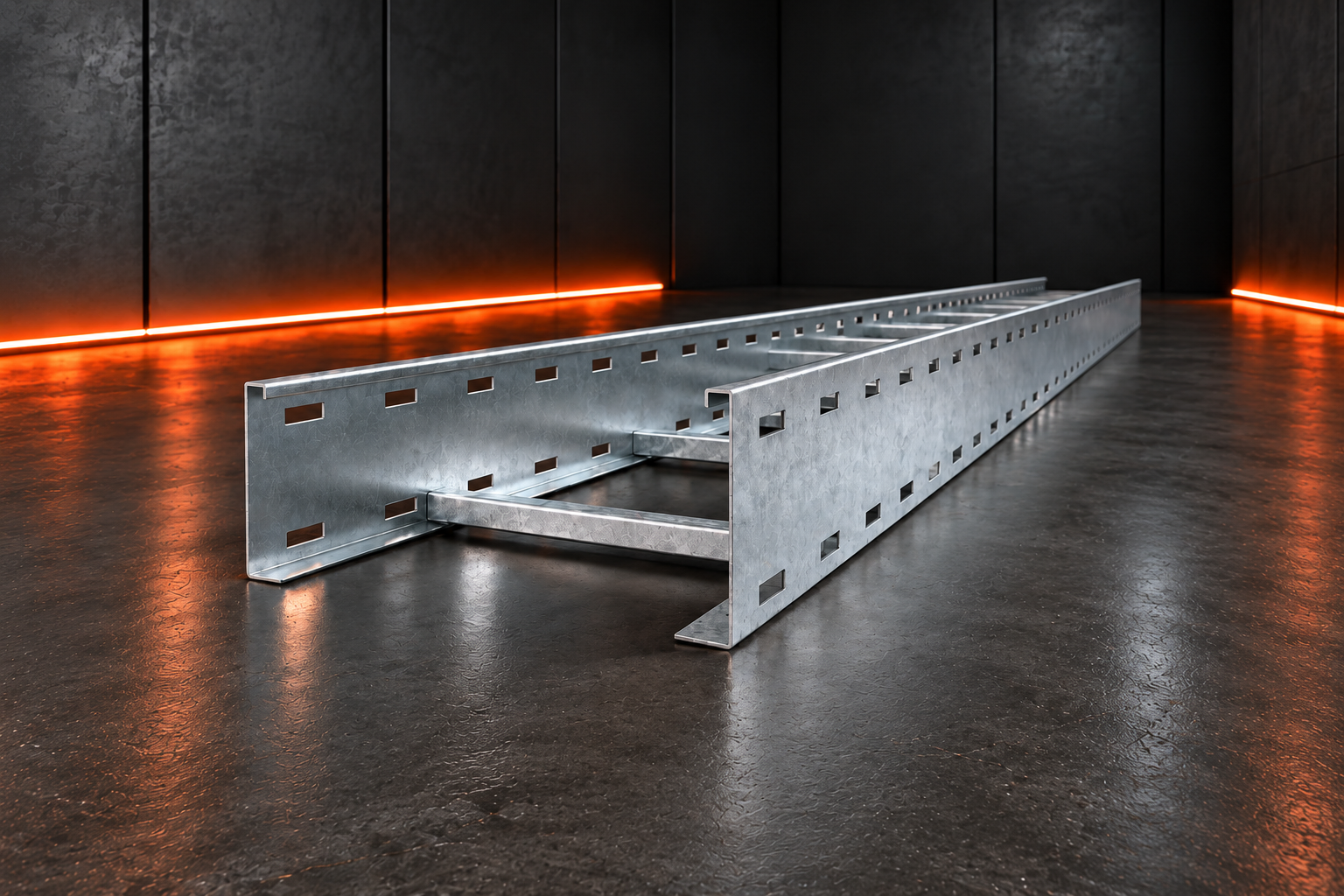

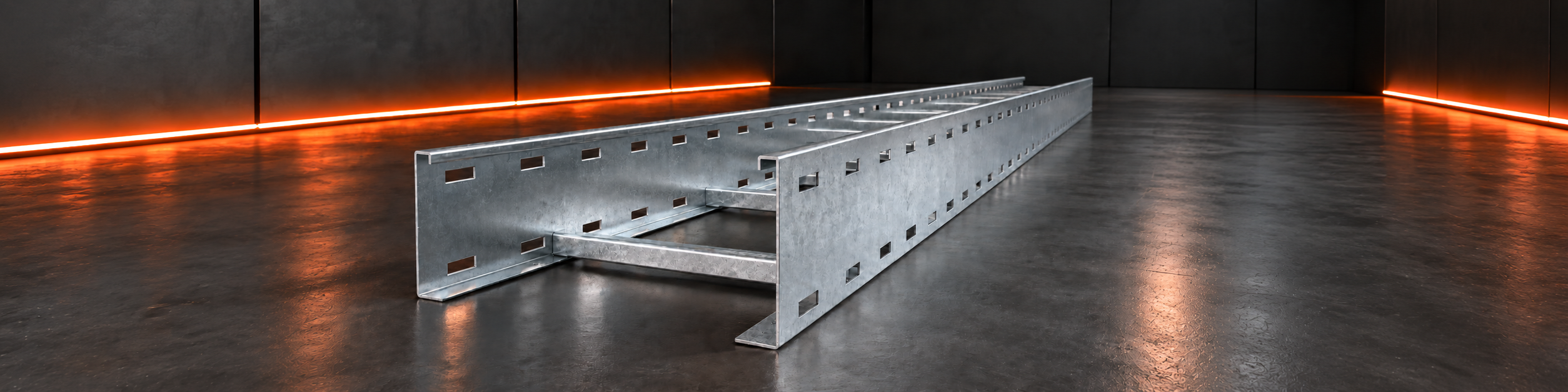

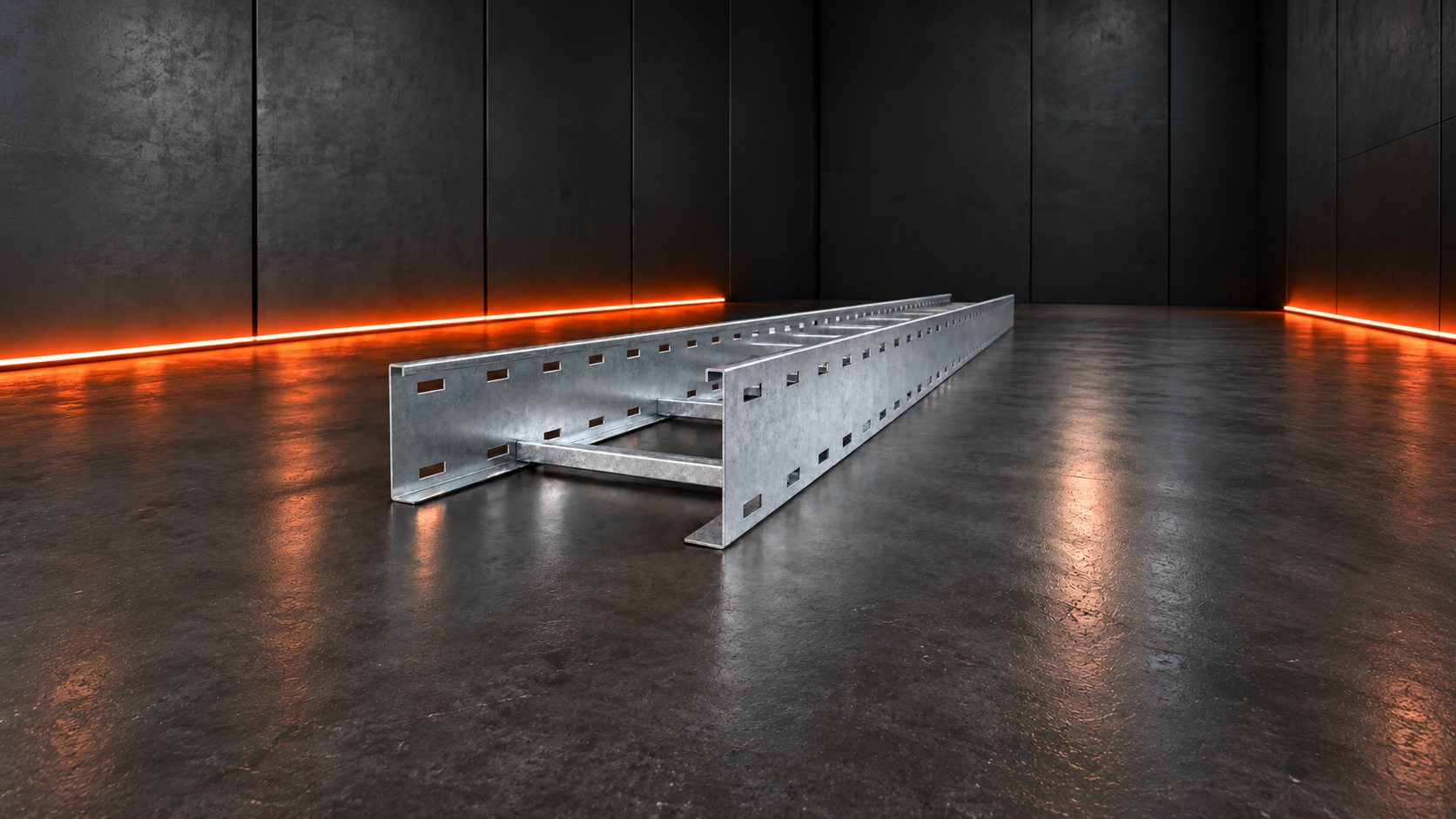

معرفی نردبان کابل فلزی رکن
نردبان کابل فلزی رکن از دو ریل طولی و پلههای عرضی تشکیل میشود و برای نگهداری، هدایت و سازماندهی کابلهای برق، کنترل، دیتا و ارتباطات در پروژههای ساختمانی، صنعتی و زیرساختی طراحی شده است. ساختار باز این سیستم امکان دسترسی مستقیمتر به کابلها و گردش طبیعی هوا در اطراف مسیر کابل را فراهم میکند.
خانواده RKN-CL در این ساختار دارای 142 مقطع پایه عرض × ارتفاع است و همه ردیفهای جدول بهعنوان مقاطع قابل تولید رکن ثبت شدهاند.
طول شاخه
طولهای قابل سفارش شامل 2000، 3000 و 6000 میلیمتر هستند و طولهای دیگر نیز بر اساس الزامات پروژه قابل بررسیاند.
محدوده عرض و ارتفاع
عرضهای تعریفشده در ماتریس از 100 تا 1500 میلیمتر هستند. ارتفاع ریلها شامل 60، 75، 100، 110، 120، 125، 150، 175 و 200 میلیمتر است. ترکیب دقیق عرض و ارتفاع در جدول سایزبندی نمایش داده میشود.
انتخاب مقطع باید با توجه به تعداد و وزن کابلها، قطر خارجی، شعاع خمش، فضای رزرو آینده، دهانه ساپورت و شرایط مسیر انجام شود.
فاصله پلهها
فاصله پلههای قابل سفارش شامل 150، 200، 250 و 300 میلیمتر است. گزینه 600 میلیمتر فقط برای مسیر عمودی یا رایزر در ساختار سفارش در نظر گرفته شده و برای مسیر افقی باید پس از بررسی فنی انتخاب شود.
نوع پله
در کدگذاری رکن، RP برای پله پانچدار و RS برای پله ساده تعریف شده است. تیپ پله بر اساس روش بستگذاری کابل و نیاز اجرایی پروژه انتخاب میشود.
متریال و فینیش
نردبان کابل فلزی رکن میتواند با فولاد، آلومینیوم، استنلس استیل 304 و استنلس استیل 316 تعریف شود. برای نسخههای فولادی، فینیشهای GI، HDG و پوشش رنگ پودری قابل انتخاب هستند.
کاور نردبان کابل
در پروژههایی که مسیر کابل به حفاظت بیشتر در برابر عوامل محیطی نیاز دارد، کاور میتواند بهعنوان قطعه جانبی مستقل بر اساس ابعاد، متریال و شرایط نصب تعریف شود.
همبندی و پیوستگی الکتریکی
در نسخههای فلزی، نیاز به همبندی حفاظتی و پیوستگی الکتریکی باید بر اساس طراحی برق پروژه بررسی شود. فلزی بودن اجزا بهتنهایی تضمینکننده پیوستگی کل مسیر نیست.
استاندارد مرجع مرتبط
IEC 61537:2023 استاندارد بینالمللی مرتبط با Cable Tray Systems و Cable Ladder Systems است و الزامات و آزمونهای این خانواده سیستمها را پوشش میدهد.
ارجاع به این استاندارد صرفاً برای معرفی مرجع فنی مرتبط است و بهتنهایی به معنی ادعای گواهی، آزمون یا انطباق همه مدلهای RKN-CL با IEC 61537:2023 نیست.
کاربردهای نردبان کابل فلزی
این سیستم برای نیروگاهها، نفت و گاز و پتروشیمی، کارخانهها و صنایع سنگین، معادن، ساختمانهای تجاری، مراکز داده، اتاقهای سرور، تأسیسات مخابراتی و سایر مسیرهای کابل با حجم بالا قابل استفاده است.
ضخامتهای قابل سفارش
ضخامتهای قابل سفارش بر اساس گروه عرض در جدول مشخص میشوند. برای عرضهای پایینتر گزینههای 1.2، 1.5 و 2.0 میلیمتر و برای مقاطع عریضتر، ضخامت بالاتر میتواند طبق سفارش فنی تعریف شود.
ضخامت بهتنهایی تعیینکننده ظرفیت باربری نیست و هندسه ریل، نوع پله، روش اتصال، فاصله ساپورتها، طول شاخه، متریال و جهت نصب نیز باید در طراحی مکانیکی لحاظ شوند.
ساختار کد سفارش RKN-CL
کد پایه هر مقطع با ساختار RKN-CL-WWWW-HHH تعریف میشود. برای نمونه RKN-CL-0300-H100 معرف نردبان کابل با عرض 300 و ارتفاع ریل 100 میلیمتر است.
در سفارش نهایی فاصله پله، نوع پله، طول شاخه، ضخامت و متریال/فینیش نیز به مشخصات افزوده میشوند. نمونه ساختار کامل: RKN-CL-0300-H100-P300-RP-L3000-T15-HDG.
متعلقات مسیر
برای تکمیل مسیر میتوان از رابط مستقیم، زانویی افقی، زانویی عمودی بالا و پایین، سهراهی، چهارراهی، تبدیل، براکتها، ساپورتها و در صورت نیاز کاور استفاده کرد. ابعاد و فینیش متعلقات باید با شاخه مستقیم هماهنگ باشند.
نصب و ساپورت
نوع و فاصله ساپورتها باید بر اساس بار واقعی کابل، عرض و ارتفاع نردبان، ضخامت، متریال، طول شاخه و شرایط نصب تعیین شود. هیچ فاصله ساپورت ثابتی برای همه ترکیبهای RKN-CL فرض نمیشود.
انتخاب سایز مناسب
برای انتخاب سایز مناسب باید تعداد کابلها، قطر خارجی، شعاع خمش، وزن کل مسیر، ظرفیت رزرو، نوع مدار و فضای نصب بررسی شوند. برای برآورد اولیه میتوان از محاسبهگرهای رکن استفاده کرد.
اطلاعات موردنیاز برای سفارش
برای سفارش ابتدا عرض و ارتفاع ریل از جدول انتخاب میشود؛ سپس فاصله پله، تیپ RP یا RS، طول شاخه، ضخامت، متریال و فینیش، کاور در صورت نیاز و متعلقات مسیر مشخص میشوند.
نردبان کابل فلزی رکن در چه عرضهایی تولید میشود؟
ماتریس استاندارد RKN-CL عرضهای 100 تا 1500 میلیمتر را در ترکیبهای مشخص با ارتفاعهای مختلف پوشش میدهد.
ارتفاع ریل نردبان کابل رکن چقدر است؟
ارتفاعهای تعریفشده شامل 60، 75، 100، 110، 120، 125، 150، 175 و 200 میلیمتر هستند.
طول شاخه نردبان کابل چه مقدار است؟
طولهای 2000، 3000 و 6000 میلیمتر در ساختار سفارش تعریف شدهاند و طول پروژهای نیز قابل بررسی است.
فاصله پلههای نردبان کابل چه گزینههایی دارد؟
فاصلههای 150، 200، 250 و 300 میلیمتر برای مسیرهای عمومی و 600 میلیمتر فقط برای مسیر عمودی یا رایزر در ساختار سفارش در نظر گرفته شده است.
RP و RS در کد نردبان کابل به چه معنا هستند؟
RP به پله پانچدار و RS به پله ساده اشاره میکند.
نردبان کابل فلزی با چه متریالهایی قابل تولید است؟
فولاد، آلومینیوم، استنلس استیل 304 و استنلس استیل 316 قابل تعریف هستند و برای فولاد GI، HDG یا پوشش رنگ پودری قابل انتخاب است.
چرا وزن در جدول سایزبندی درج نشده است؟
وزن به عرض، ارتفاع، ضخامت، طول، متریال، نوع ریل و نوع پله وابسته است و پس از تعیین ساختار نهایی محاسبه میشود.
آیا برای نردبان کابل امکان استفاده از کاور وجود دارد؟
بله. کاور میتواند بهعنوان قطعه جانبی مستقل بر اساس ابعاد، متریال، فینیش و شرایط پروژه تعریف شود.
استاندارد فنی مرتبط با نردبان کابل چیست؟
IEC 61537:2023 استاندارد بینالمللی مرتبط با سیستمهای Cable Tray و Cable Ladder است. ارجاع به آن به معنی ادعای گواهی همه مدلهای رکن نیست.
نردبان کابل برای چه کابلهایی مناسب است؟
برای مسیرهای دارای کابلهای سنگین، قطرهای بزرگ یا بار طولی بیشتر که به پشتیبانی مکانیکی قوی نیاز دارند مناسب است.
فاصله پله چه اثری بر انتخاب دارد؟
فاصله پله باید با نوع کابل، قطر کابل و نیاز به حمایت مکانیکی سازگار باشد تا افتادگی بین پلهها کنترل شود.
ضخامت مناسب چگونه تعیین میشود؟
عرض، ارتفاع ریل، بار کابل، فاصله ساپورتها و شرایط سازهای در تعیین ضخامت مؤثر هستند.
فاصله ساپورتها چگونه تعیین میشود؟
بر اساس بار واقعی کابلها، مشخصات نردبان و طراحی سازه نگهدارنده تعیین میشود.
کاور چه زمانی استفاده میشود؟
در مسیرهایی که حفاظت بیشتر در برابر گردوغبار، اجسام خارجی یا شرایط محیطی لازم است، استفاده از کاور قابل بررسی است.
چگونه پوشش مناسب انتخاب میشود؟
محیط نصب، رطوبت و خوردگی در انتخاب GI، HDG، استنلس استیل، آلومینیوم یا پوشش رنگی مؤثر است.
آیا نردبان کابل نیاز به همبندی دارد؟
در اجزای فلزی، پیوستگی الکتریکی و اتصال حفاظتی باید مطابق طرح برق پروژه کنترل شود.
برای سفارش چه اطلاعاتی لازم است؟
عرض، ارتفاع ریل، ضخامت، نوع پله، فاصله پله، طول مسیر، متریال یا پوشش و متعلقات باید مشخص شوند.
در مسیر عمودی چه نکتهای اهمیت دارد؟
مهار کابلها و جلوگیری از انتقال وزن آنها به اتصالات باید در طراحی و نصب مسیر عمودی کنترل شود.
برای تغییر جهت چه متعلقات لازم است؟
قطعات زانو، تبدیل، سهراهی یا سایر متعلقات باید با عرض و ارتفاع همان نردبان سازگار باشند.
آیا ظرفیت توسعه آینده باید لحاظ شود؟
بله. عرض و باربری مسیر باید برای کابلهای فعلی و توسعه منطقی آینده بررسی شوند.
