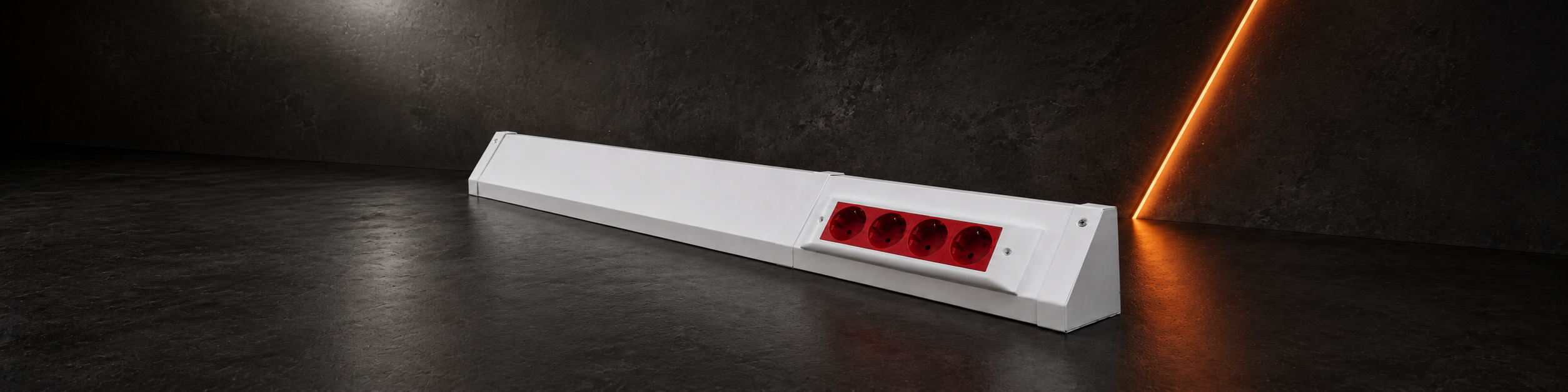

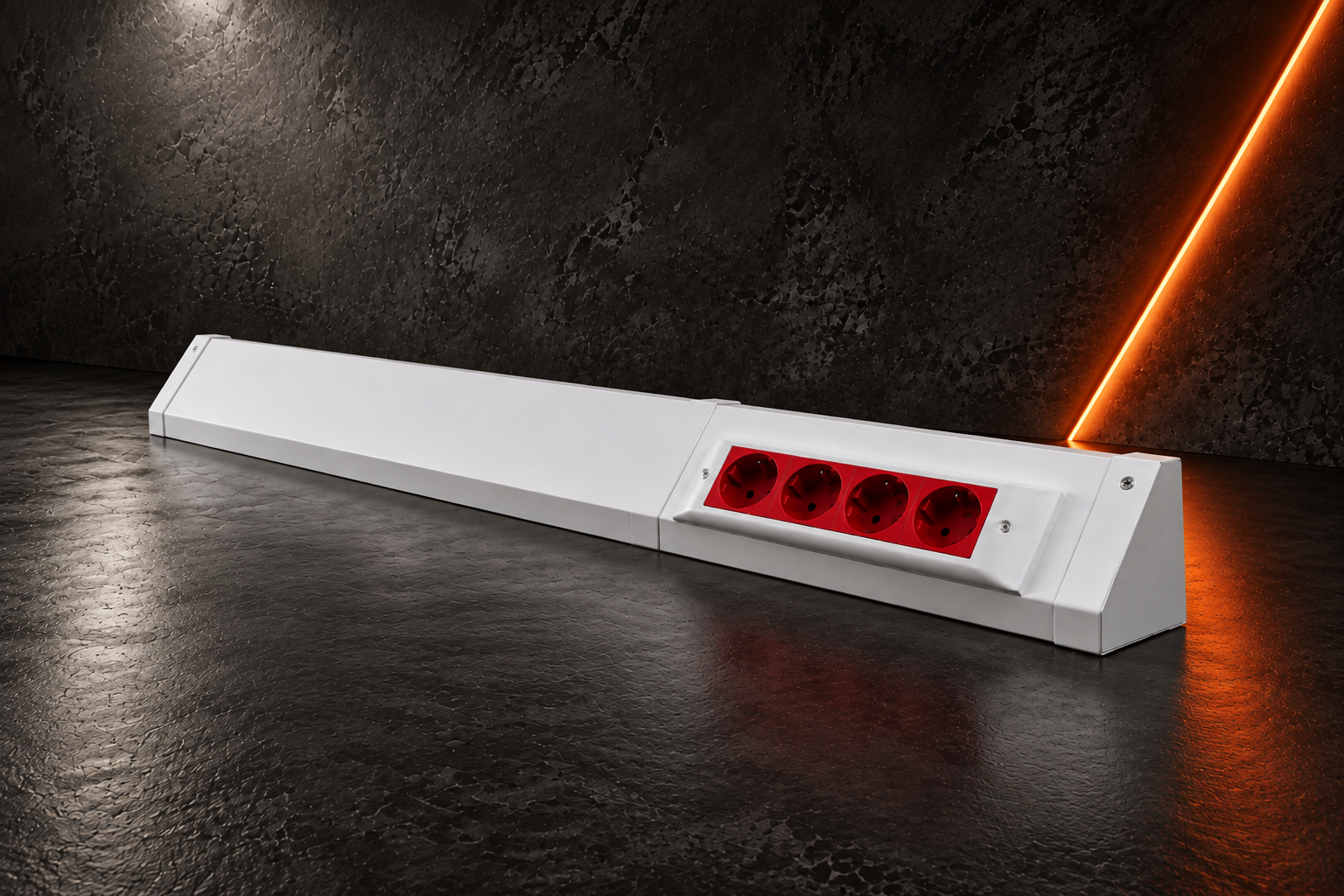

ترانکینگ رومیزی فلزی رکن

ابعاد و سایزهای ترانکینگ رومیزی رکن

خانواده ترانکینگ رومیزی رکن در سایزهای مختلف برای پروژه‌های با ظرفیت‌های متفاوت تعریف شده است.

سایزهای 100×100، 105×105، 110×133، 120×120 و 150×150 میلی‌متر به‌عنوان سایزهای استاندارد این خانواده در نظر گرفته می‌شوند.

سایز 170×170 میلی‌متر برای پروژه‌های دارای حجم کابل و تجهیزات بیشتر به‌عنوان مدل پروژه‌ای و ظرفیت بالا تعریف شده است.

سایز 200×200 میلی‌متر نیز به‌صورت سفارشی ویژه برای پروژه‌هایی در نظر گرفته می‌شود که به فضای داخلی بیشتری برای عبور کابل یا نصب تجهیزات نیاز دارند.

تمام مدل‌های پایه این خانواده دارای دو محفظه مستقل هستند و انتخاب سایز نهایی باید با توجه به حجم واقعی کابل‌ها، تعداد تجهیزات و فضای موجود در محل نصب انجام شود.

طول استاندارد بدنه و رویه

طول استاندارد بدنه ترانکینگ رومیزی رکن 2000 میلی‌متر است.

رویه‌های این سیستم به‌صورت قطعات مستقل با طول استاندارد 1000 میلی‌متر در نظر گرفته می‌شوند. بنابراین هر شاخه دو‌متری بدنه می‌تواند با رویه‌های مستقل یک‌متری تجهیز شود.

استفاده از رویه‌های مستقل یک‌متری باعث می‌شود در زمان کابل‌گذاری، توسعه سیستم یا تعمیرات، تنها بخش موردنیاز مسیر باز شود و نیازی به دسترسی به تمام طول بدنه وجود نداشته باشد.

در جدول سایزبندی اصلی، کدهای سفارش مربوط به بدنه هستند و رویه به‌عنوان جزء مستقل سیستم در مشخصات سفارش پروژه تعیین می‌شود.

پوشش و رنگ

برای فینیش نهایی ترانکینگ رومیزی رکن امکان استفاده از پوشش رنگ پودری الکترواستاتیک وجود دارد.

رنگ محصول می‌تواند بر اساس مشخصات پروژه، رنگ میز، مبلمان اداری، تجهیزات یا طراحی داخلی انتخاب شود تا سیستم مدیریت کابل با معماری محیط هماهنگی بیشتری داشته باشد.

نوع و رنگ پوشش نهایی در زمان سفارش پروژه تعیین می‌شود.

تفکیک کابل‌های برق و دیتا

ساختار دو‌محفظه‌ای ترانکینگ رومیزی امکان ایجاد دو مسیر مستقل برای کابل‌های برق و کابل‌های شبکه یا ارتباطی را فراهم می‌کند.

این جداسازی به سازمان‌دهی بهتر کابل‌ها کمک می‌کند و امکان طراحی مسیرهای مجزا برای گروه‌های مختلف کابل را در داخل یک بدنه فراهم می‌سازد.

با این حال، وجود دو محفظه به‌تنهایی به معنی حذف کامل تداخلات الکترومغناطیسی نیست. نوع کابل، شیلدینگ، نحوه ارت، فاصله از منابع نویز، نوع تجهیزات و الزامات پروژه نیز باید در طراحی سیستم در نظر گرفته شوند.

طراحی ظرفیت کابل

در انتخاب سایز ترانکینگ رومیزی فقط ابعاد خارجی محصول نباید ملاک قرار گیرد. قطر واقعی کابل‌ها، تعداد کابل، شعاع خمش، تعداد نقاط خروج، تعداد تجهیزات نصب‌شونده و ظرفیت رزرو موردنیاز برای توسعه آینده نیز باید بررسی شوند.

در پروژه‌هایی که تعداد زیادی کابل برق، شبکه، تلفن، سیستم صوتی و تصویری یا تجهیزات کنترلی در یک میز متمرکز می‌شوند، انتخاب سایز مناسب اهمیت بیشتری پیدا می‌کند.

برای برآورد اولیه ظرفیت مسیر می‌توان از محاسبه‌گرهای رکن استفاده کرد و نتیجه را با قطر واقعی کابل‌ها و شرایط اجرایی پروژه تطبیق داد.

هم‌بندی حفاظتی و ارت

در مدل‌های فلزی، الزامات مربوط به هم‌بندی حفاظتی و پیوستگی الکتریکی اجزای سیستم باید مطابق نقشه و طراحی برق پروژه بررسی شود.

فلزی‌بودن بدنه به‌تنهایی به معنی تضمین پیوستگی حفاظتی کل مسیر نیست و نحوه اتصال شاخه‌ها، تجهیزات و سایر اجزای فلزی باید در زمان نصب کنترل شود.

استاندارد مرجع مرتبط

IEC 61084-1 یکی از مراجع فنی مرتبط با سیستم‌های Cable Trunking و Cable Ducting مورد استفاده در تأسیسات الکتریکی و ارتباطی است.

اشاره به این استاندارد در این صفحه صرفاً برای معرفی یک مرجع فنی مرتبط با این گروه محصول است و به‌تنهایی به معنی ادعای اخذ گواهی یا انطباق آزمون‌شده تمام مدل‌های ترانکینگ رومیزی رکن با این استاندارد نیست.

مزایای استفاده از ترانکینگ رومیزی

استفاده از ترانکینگ رومیزی رکن باعث ایجاد یک مسیر مشخص و قابل دسترس برای کابل‌های برق و دیتا می‌شود و از پراکندگی کابل‌ها در اطراف میز و تجهیزات جلوگیری می‌کند.

تفکیک محفظه‌ها، دسترسی مناسب به کابل‌ها، امکان نصب تجهیزات در نزدیکی کاربر، قابلیت توسعه مسیر و امکان انتخاب رنگ و متریال متناسب با پروژه از مهم‌ترین ویژگی‌های این خانواده هستند.

وجود سایزهای مختلف نیز به طراح اجازه می‌دهد محصول را متناسب با ظرفیت واقعی کابل و تجهیزات پروژه انتخاب کند و از استفاده از بدنه بیش از حد بزرگ یا کوچک جلوگیری شود.

کاربردهای ترانکینگ رومیزی رکن

ترانکینگ رومیزی رکن برای طیف وسیعی از محیط‌های کاری قابل استفاده است؛ از جمله میزهای اداری، میزهای کار گروهی، ایستگاه‌های کاری، میزهای کنفرانس و جلسات، کانترهای خدماتی، میزهای پذیرش، مراکز کنترل، محیط‌های فنی، آزمایشگاه‌ها و Workbenchها.

در این محیط‌ها معمولاً کابل‌های برق و دیتا در محدوده کوچکی متمرکز می‌شوند و استفاده از یک مسیر مدیریت کابل مشخص می‌تواند به حفظ نظم محیط و افزایش دسترسی به تجهیزات کمک کند.

ساختار کد سفارش RKN-DT

کد اختصاصی خانواده ترانکینگ رومیزی رکن RKN-DT است. هر مدل بر اساس ابعاد مقطع و تعداد محفظه دارای کد مستقل است.

برای مثال، کد RKN-DT-P100-D100-BDY-C02 مربوط به بدنه ترانکینگ رومیزی با ابعاد 100×100 میلی‌متر و دو محفظه است.

کد RKN-DT-P110-D133-BDY-C02 نیز بدنه ترانکینگ رومیزی 110×133 میلی‌متر با دو محفظه را مشخص می‌کند.

در این ساختار، عبارت BDY نشان‌دهنده بدنه و عبارت C02 نشان‌دهنده ساختار دو‌محفظه‌ای محصول است.

متریال، نوع پوشش، رنگ، رویه، تجهیزات و سایر گزینه‌های پروژه‌ای به‌صورت مستقل در سفارش فنی مشخص می‌شوند.

نصب تجهیزات برق و شبکه

ترانکینگ رومیزی رکن برای دسترسی نزدیک کاربران به تجهیزات برق و شبکه طراحی شده است و امکان جانمایی تجهیزات مختلف در طول مسیر بر اساس نیاز پروژه وجود دارد.

تعداد و محل پریزهای برق، شبکه، تلفن یا سایر تجهیزات باید قبل از ساخت و مونتاژ نهایی مشخص شود تا فضای کافی برای کابل‌گذاری و اتصال تجهیزات در داخل بدنه وجود داشته باشد.

ساختار ماژولار این خانواده امکان استفاده از ترکیب‌های مختلف تجهیزات را فراهم می‌کند و جانمایی می‌تواند بر اساس نیاز پروژه از 1 تا 5 ماژول تنظیم شود.

انتخاب سایز مناسب ترانکینگ رومیزی

برای بسیاری از کاربردهای اداری می‌توان از سایزهای 100×100، 105×105، 110×133 و 120×120 میلی‌متر استفاده کرد.

سایز 150×150 میلی‌متر برای پروژه‌هایی که حجم کابل و تعداد تجهیزات بیشتری دارند، فضای داخلی بیشتری در اختیار طراح قرار می‌دهد.

سایز 170×170 میلی‌متر به‌عنوان گزینه پروژه‌ای و ظرفیت بالا در نظر گرفته شده است.

سایز 200×200 میلی‌متر نیز یک گزینه سفارشی ویژه است و استفاده از آن باید با ابعاد واقعی میز، فضای اشغال‌شده، حجم کابل و نوع تجهیزات پروژه تطبیق داده شود.

راهنمای نصب ترانکینگ رومیزی

پیش از نصب، محل قرارگیری بدنه، مسیر ورود کابل، محل خروج کابل، موقعیت تجهیزات و نحوه اتصال ترانکینگ به مسیر اصلی کابل‌کشی باید مشخص شود.

بدنه 2000 میلی‌متری پس از جانمایی، روی سطح یا سازه موردنظر به‌صورت تراز و پایدار تثبیت می‌شود.

در مرحله بعد، کابل‌های برق و دیتا بر اساس طراحی پروژه در محفظه‌های مربوطه قرار می‌گیرند و تجهیزات در نقاط مشخص‌شده نصب می‌شوند.

پس از کنترل کابل‌گذاری و اتصالات، رویه‌های مستقل 1000 میلی‌متری در محل خود نصب می‌شوند.

اطلاعات موردنیاز برای سفارش

برای ثبت سفارش ترانکینگ رومیزی رکن، ابتدا سایز و کد بدنه انتخاب می‌شود. سپس متریال بدنه، رنگ و پوشش، تعداد و محل تجهیزات، مشخصات رویه و سایر متعلقات پروژه تعیین می‌شوند.

در پروژه‌هایی که میز، Workstation یا کانتر دارای ابعاد اختصاصی است، بهتر است پیش از سفارش نهایی، ابعاد محل نصب، مسیر ورود کابل و جانمایی تجهیزات بررسی شود تا محصول نهایی با شرایط واقعی پروژه هماهنگ باشد.
