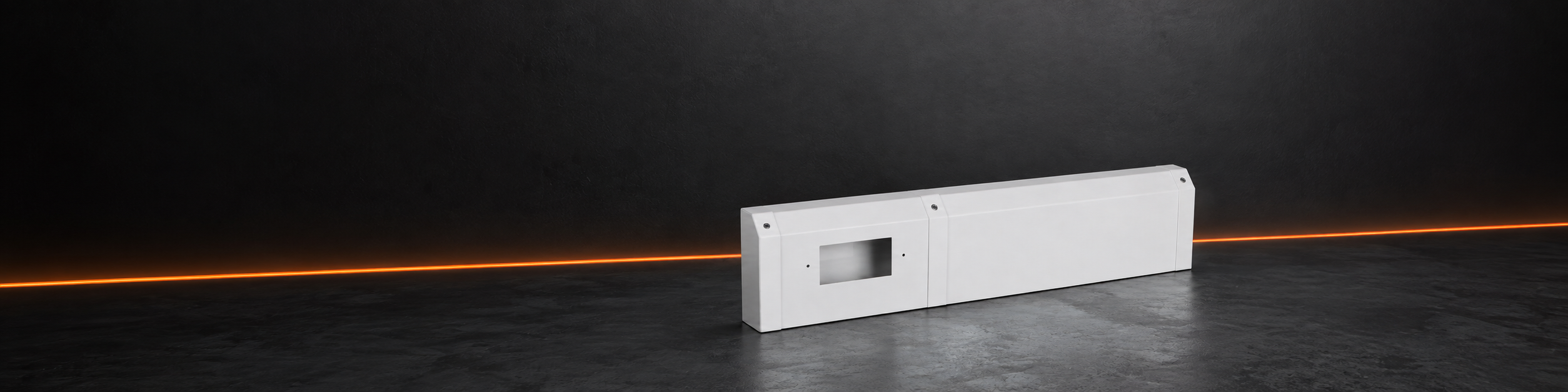

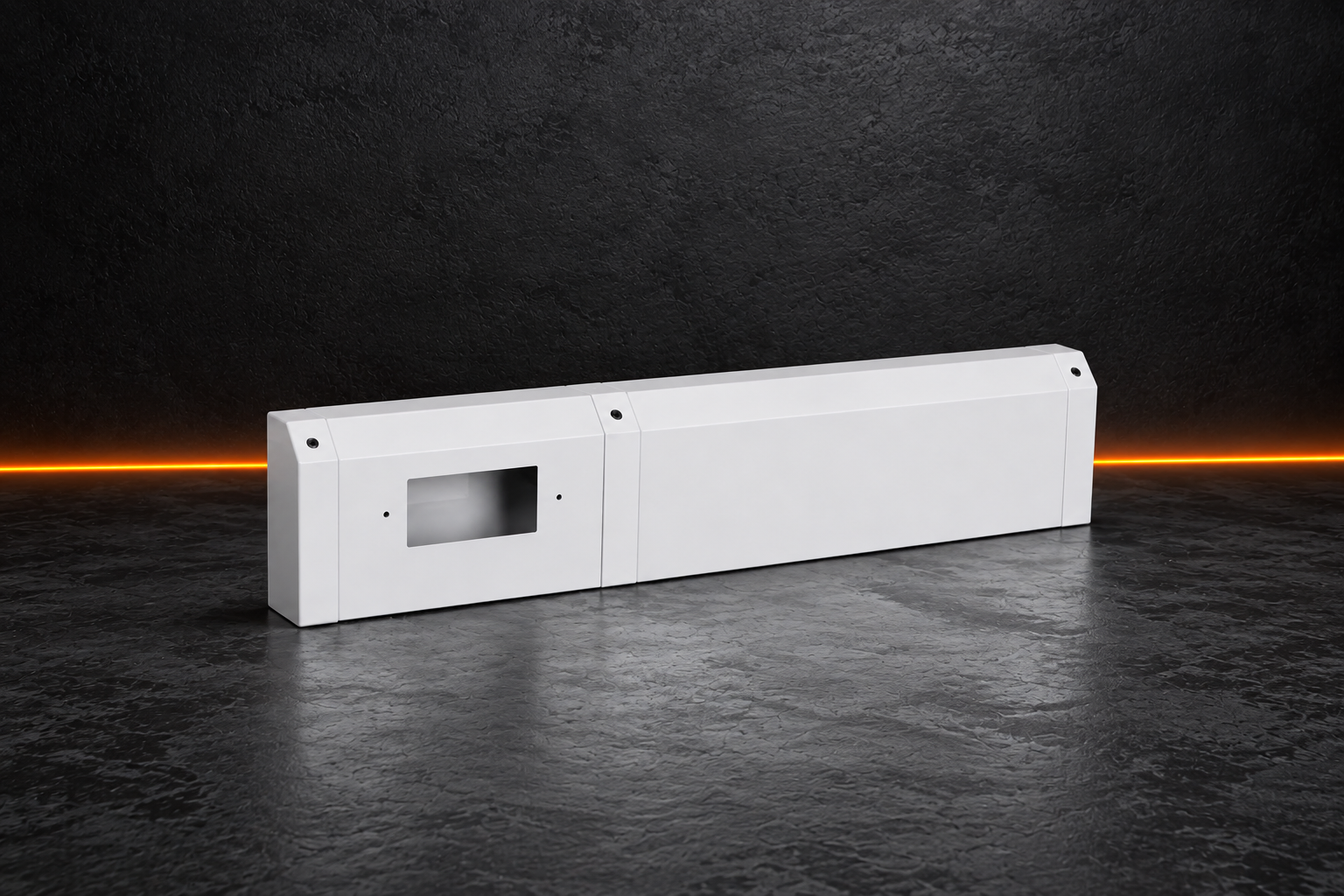

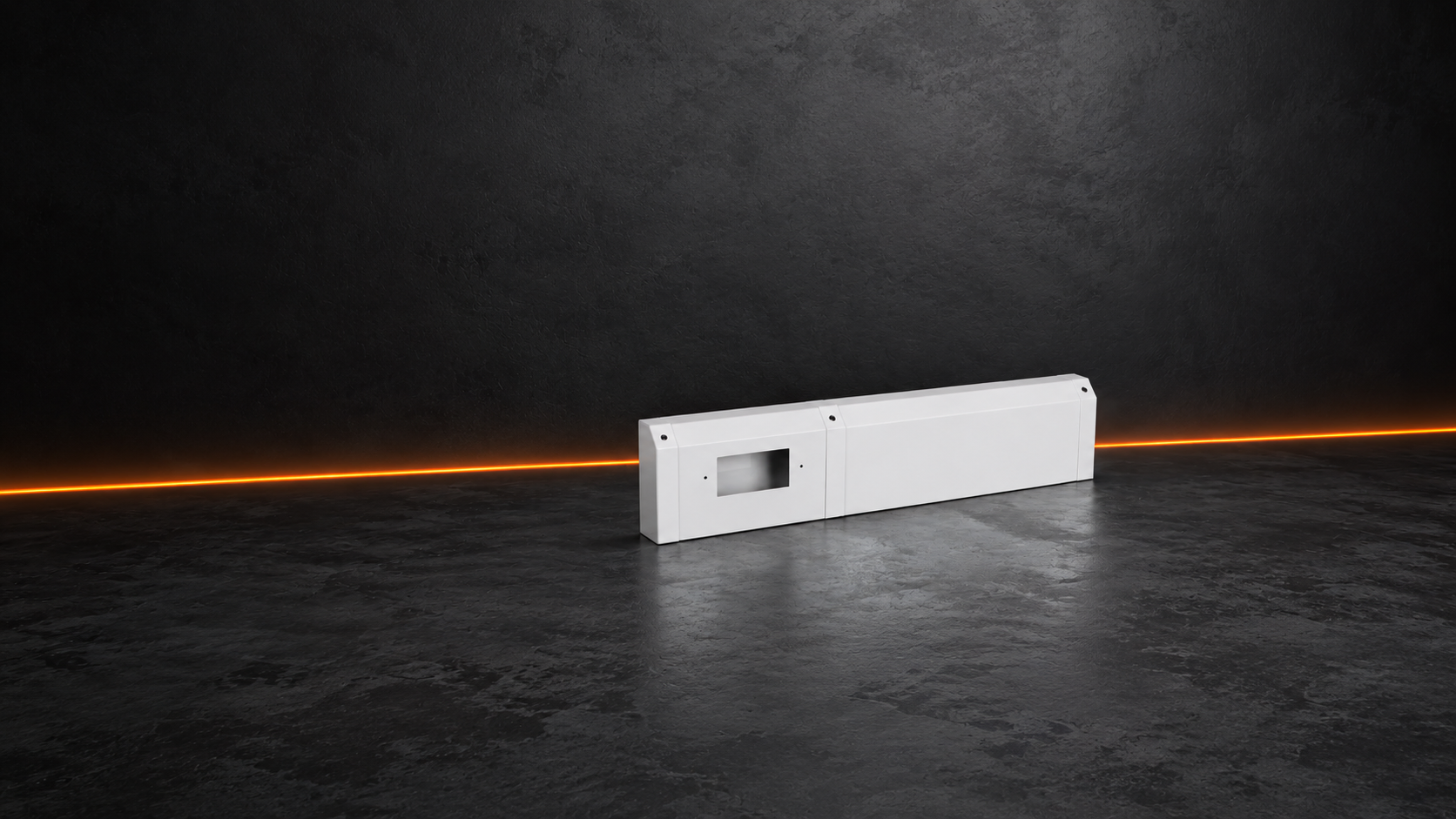

معرفی ترانکینگ قرنیزی فلزی رکن
ترانکینگ قرنیزی فلزی رکن از خانواده سیستمهای مدیریت کابل نصبشونده در امتداد پایین دیوار است و برای مسیریابی کابلهای برق، دیتا، تلفن، کنترل و سایر مدارهای موردنیاز ساختمان طراحی شده است. محل نصب این سیستم امکان عبور مسیر کابل در مجاورت قرنیز معماری را فراهم میکند و در عین حال دسترسی به کابلها برای توسعه، اصلاح یا نگهداری شبکه حفظ میشود.
ساختار این خانواده بر پایه مقطع فلزی با لبههای نامساوی تعریف شده است. در هر مدل، عرض اصلی مقطع، ارتفاع لبه بالا، ارتفاع لبه پایین و تعداد محفظه بهصورت مشخص تعیین میشوند و ترکیب این پارامترها مبنای کدگذاری محصول قرار میگیرد.
طراحی چندمحفظهای امکان تفکیک فیزیکی مسیرهای مختلف کابل را فراهم میکند. تعداد محفظه متناسب با عرض مقطع انتخاب میشود و باید با تعداد مدارها، نوع کابل، الزامات جداسازی و ظرفیت موردنیاز پروژه هماهنگ باشد.
هماهنگی با معماری داخلی
قرارگیری مسیر در محدوده قرنیز باعث میشود سیستم کابلکشی بتواند بهصورت کنترلشدهتری با معماری داخلی ترکیب شود. انتخاب صحیح رنگ، پوشش و ابعاد مقطع میتواند حضور بصری سیستم مدیریت کابل را در فضای داخلی کاهش دهد.
در پروژههای بازسازی، این روش میتواند نیاز به شیارزنی گسترده دیوار برای ایجاد مسیرهای جدید را کاهش دهد. در ساختمانهای جدید نیز امکان هماهنگی مسیر ترانکینگ با جانمایی پریزها، تجهیزات شبکه و نقاط مصرف از مرحله طراحی وجود دارد.
ساختار هندسی و سایزبندی
خانواده RKN-ST در عرضهای اسمی 120، 150 و 200 میلیمتر تعریف شده است. برای هر عرض، دو هندسه استاندارد لبه در نظر گرفته شده است:
20/40 میلیمتر — لبه بالا 20 میلیمتر و لبه پایین 40 میلیمتر
30/50 میلیمتر — لبه بالا 30 میلیمتر و لبه پایین 50 میلیمتر
در مقاطع 120 و 150 میلیمتر، آرایشهای یک، دو و سه محفظه تعریف شدهاند. مقطع 200 میلیمتر علاوه بر آرایشهای یک تا سه محفظه، با ساختار چهارمحفظه نیز در ماتریس استاندارد تولید قرار دارد.
بر این اساس، ماتریس استاندارد خانواده RKN-ST شامل 20 ترکیب هندسی مشخص است. هر ترکیب دارای کد سفارش مستقل است و مشخصات آن در جدول سایزبندی همین صفحه ارائه میشود.
طول استاندارد شاخه 2000 میلیمتر و ضخامت استاندارد بدنه 1 میلیمتر است. ابعاد و تعداد محفظه هر مدل در جدول فنی محصول بهصورت مستقل ثبت شدهاند تا انتخاب مدل بر اساس مشخصات واقعی مقطع انجام شود.
سیستم کدگذاری RKN-ST
تمام مدلهای این خانواده با پیشوند اختصاصی RKN-ST شناسایی میشوند. کد محصول بر اساس خانواده، عرض مقطع، لبه بالا، لبه پایین و تعداد محفظه تشکیل میشود.
نمونه کد:
RKN-ST-P120-020-040-BDY-C03
این کد مشخصکننده ترانکینگ قرنیزی با عرض اسمی 120 میلیمتر، لبه بالا 20 میلیمتر، لبه پایین 40 میلیمتر و ساختار سهمحفظه است.
در این ساختار، مشخصات هندسی پایه مستقیماً از روی کد محصول قابل شناسایی است. متریال پایه، نوع پوشش، رنگ و سایر مشخصات سفارشی پروژه خارج از کد هندسی پایه تعریف میشوند و در سفارش فنی محصول درج خواهند شد.
محفظهبندی و تفکیک مسیر کابل
در مدلهای چندمحفظه، فضای داخلی ترانکینگ به مسیرهای مستقل تقسیم میشود. این ساختار برای تفکیک کابلهای برق، دیتا، تلفن، کنترل و سایر مدارهایی که نیاز به جداسازی فیزیکی دارند قابل استفاده است.
تعداد محفظه صرفاً بر اساس تعداد کابلها انتخاب نمیشود. نوع مدار، سطح ولتاژ، قطر خارجی کابل، شعاع خمش، تعداد کابلهای عبوری، ظرفیت رزرو و الزامات جداسازی باید همزمان در انتخاب ساختار داخلی در نظر گرفته شوند.
تفکیک فیزیکی محفظهها بخشی از طراحی مسیر کابل است و جایگزین الزامات طراحی الکتریکی یا شبکه نمیشود. فاصلهگذاری، همبندی، نوع کابل و سایر الزامات اجرایی باید مطابق مشخصات فنی پروژه تعیین شوند.
ساختار فلزی و اتصال کلینچ
اتصال بخشهای طراحیشده بدنه در ترانکینگ قرنیزی رکن با فرآیند مکانیکی کلینچ انجام میشود. در این فرآیند، اتصال ورقها بدون ایجاد حوضچه جوش و بدون اعمال حرارت موضعی ناشی از جوش نقطهای شکل میگیرد.
استفاده از اتصال مکانیکی کلینچ میتواند از تخریب حرارتی موضعی پوشش سطح در محل اتصال جلوگیری کند و پیوستگی هندسی مجموعه را بدون نیاز به جوشکاری موضعی ایجاد کند.
نوع، تعداد و موقعیت نقاط کلینچ تابع طراحی مکانیکی مقطع و فرآیند تولید محصول است.
همبندی حفاظتی و پیوستگی الکتریکی
با توجه به ساختار فلزی محصول، بدنه ترانکینگ میتواند بهعنوان بخشی از مجموعه فلزی قابل همبندی در طراحی سیستم حفاظتی ساختمان در نظر گرفته شود.
پیوستگی الکتریکی بین شاخهها، اتصالات، درپوشها و سایر اجزای فلزی باید بر اساس طراحی سیستم ارت پروژه بررسی شود. اتصال بدنه به هادی حفاظتی، محل نقاط همبندی و روش اجرای آن باید مطابق نقشه برق و الزامات اجرایی پروژه تعیین شود.
وجود بدنه فلزی بهتنهایی به معنی تأمین خودکار پیوستگی حفاظتی کل مسیر نیست و صحت اجرای همبندی باید پس از نصب کنترل شود.
متریال و پوشش سطح
متریال پایه و پوشش نهایی ترانکینگ قرنیزی بر اساس شرایط محیطی، الزامات معماری و مشخصات پروژه انتخاب میشود. فولاد گالوانیزه و آلومینیوم از گزینههای قابل تعریف برای ساخت این خانواده هستند.
برای کاربردهای معماری، امکان استفاده از پوشش پودری الکترواستاتیک در رنگهای مختلف وجود دارد. رنگهای سفید، مشکی، طوسی، چکشی و رنگهای سفارشی مطابق کد RAL میتوانند متناسب با مشخصات پروژه انتخاب شوند.
فینیش طرح چوب نیز برای پروژههایی که هماهنگی ترانکینگ با کف، دیوار، مبلمان یا سایر اجزای دکوراسیون داخلی اهمیت دارد قابل سفارش است.
متریال پایه، نوع پوشش، ضخامت پوشش و رنگ نهایی باید در زمان سفارش مشخص شوند و مستقل از کد پایه سایزبندی محصول هستند.
استاندارد مرجع فنی
برای سیستمهای ترانکینگ و داکتینگ نصبشونده روی دیوار و سقف، IEC 61084-2-1 یکی از مراجع فنی مرتبط با این گروه سیستمهای مدیریت کابل است.
ارجاع به این استاندارد در این صفحه صرفاً برای معرفی مرجع فنی مرتبط با ساختار و کاربرد این گروه محصول است و بهتنهایی به معنی صدور گواهی، تأیید آزمون یا ادعای انطباق تمام مدلهای RKN-ST با الزامات آن نیست.
کاربردهای ترانکینگ قرنیزی
ترانکینگ قرنیزی فلزی رکن برای فضاهایی طراحی شده است که مسیر کابل در امتداد پایین دیوار اجرا میشود و دسترسی به کابلها باید در طول بهرهبرداری حفظ شود.
کاربردهای متداول این سیستم شامل ساختمانهای اداری، فضاهای تجاری، مراکز آموزشی، اتاقهای جلسات، دفاتر کار، پروژههای بازسازی و فضاهایی است که جانمایی تجهیزات و نقاط مصرف ممکن است در آینده تغییر کند.
در پروژههایی با تراکم بالاتر کابل، انتخاب تعداد محفظه و عرض مقطع باید بر اساس نقشه کابلکشی و ظرفیت واقعی مسیر انجام شود.
ظرفیت کابل و انتخاب مقطع
انتخاب عرض ترانکینگ باید بر اساس سطح موردنیاز برای عبور کابلها و فضای رزرو آینده انجام شود. استفاده از تمام فضای داخلی مقطع بهعنوان ظرفیت کابلریزی توصیه نمیشود؛ ظرفیت واقعی باید با در نظر گرفتن نحوه چیدمان کابل، شعاع خمش، محل پارتیشنها و امکان توسعه آینده محاسبه شود.
در پروژههایی که تعداد کابل یا ترکیب مدارها مشخص است، ابتدا ظرفیت هر محفظه تعیین و سپس عرض مقطع انتخاب میشود. برای برآورد اولیه میتوان از محاسبهگرهای رکن استفاده کرد و نتیجه را با نقشه کابلکشی و الزامات اجرایی پروژه تطبیق داد.
دسترسی، نگهداری و توسعه شبکه
یکی از مزیتهای عملکردی ترانکینگ قرنیزی، دسترسی مستقیمتر به مسیر کابل در مقایسه با سیستمهای کاملاً مدفون است. این ویژگی امکان اصلاح مسیر، تعویض کابل، اضافهکردن مدار جدید یا تغییر جانمایی تجهیزات را با حداقل مداخله در سطوح معماری فراهم میکند.
این مشخصه در پروژههای اداری، تجاری، آموزشی، بازسازی و فضاهایی که چیدمان تجهیزات یا نقاط مصرف در طول بهرهبرداری تغییر میکند اهمیت بیشتری دارد.
راهنمای انتخاب مدل
انتخاب مدل ترانکینگ قرنیزی رکن بر اساس سه پارامتر اصلی انجام میشود:
1. عرض مقطع: 120، 150 یا 200 میلیمتر
2. هندسه لبه: 20/40 یا 30/50 میلیمتر
3. تعداد محفظه: متناسب با عرض و نیاز پروژه
پس از تعیین این سه مشخصه، کد دقیق محصول از جدول سایزبندی انتخاب میشود. در صورت نیاز به متریال، پوشش یا رنگ خاص، مشخصات سفارشی به کد پایه محصول اضافه نمیشوند و بهصورت مستقل در سفارش فنی پروژه ثبت خواهند شد.
اطلاعات موردنیاز برای سفارش
برای ثبت سفارش ترانکینگ قرنیزی، ابتدا کد مدل از جدول سایزبندی انتخاب میشود. این کد مشخصات هندسی پایه شامل عرض، هندسه لبه و تعداد محفظه را مشخص میکند.
در ادامه، اطلاعات پروژهای شامل متریال پایه، نوع پوشش، رنگ، شرایط محیطی و سایر الزامات فنی بهصورت مستقل در سفارش درج میشوند.
در پروژههایی که مسیر دارای تغییر جهت، انتهای مسیر، اتصال به تجهیزات یا شرایط اجرایی خاص است، متعلقات موردنیاز نیز باید همراه با مسیر اصلی تعیین شوند تا کل سیستم مدیریت کابل بهصورت یکپارچه انتخاب شود.
ترانکینگ قرنیزی رکن در چه عرضهایی تولید میشود؟
عرضهای استاندارد این خانواده 120، 150 و 200 میلیمتر هستند.
لبههای استاندارد ترانکینگ قرنیزی چیست؟
دو ساختار استاندارد در این خانواده وجود دارد: لبه بالا 20 و پایین 40 میلیمتر، یا لبه بالا 30 و پایین 50 میلیمتر.
ترانکینگ قرنیزی چند محفظه دارد؟
مدلهای عرض 120 و 150 میلیمتر در نسخههای یک، دو و سه محفظه و مدل عرض 200 میلیمتر در نسخههای یک تا چهار محفظه کدگذاری شدهاند.
طول استاندارد هر شاخه چقدر است؟
طول استاندارد شاخه ترانکینگ قرنیزی رکن 2000 میلیمتر است.
ضخامت استاندارد بدنه چقدر است؟
ضخامت استاندارد بدنه در این خانواده 1 میلیمتر است.
کد RKN-ST چه معنی دارد؟
RKN-ST کد خانواده ترانکینگ قرنیزی رکن است و کد هر مدل، عرض، لبه بالا، لبه پایین و تعداد محفظه را بهصورت مستقل مشخص میکند.
آیا رنگ طرح چوب قابل سفارش است؟
بله، فینیش طرح چوب و رنگهای پروژهای میتوانند بر اساس سفارش و هماهنگی با طراحی داخلی تعریف شوند.
آیا بدنه فلزی قابلیت همبندی حفاظتی دارد؟
بدنه فلزی میتواند در سیستم همبندی حفاظتی پروژه در نظر گرفته شود. نحوه اجرا و کنترل پیوستگی الکتریکی باید مطابق طراحی برق پروژه باشد.
استاندارد مرجع مرتبط با این خانواده چیست؟
IEC 61084-2-1 یکی از مراجع فنی مرتبط با سیستمهای ترانکینگ و داکتینگ نصبشونده روی دیوار و سقف است. اشاره به آن به معنی ادعای گواهی یا انطباق آزمونشده برای همه مدلهای رکن نیست.
ترانکینگ قرنیزی برای چه فضاهایی مناسب است؟
برای مسیرهای روکار در امتداد پایین دیوار که هماهنگی با خط قرنیز و دسترسی مناسب به کابل اهمیت دارد، قابل استفاده است.
تعداد محفظه چگونه انتخاب میشود؟
بر اساس تعداد گروههای کابل و نیاز به جداسازی برق، شبکه و جریان ضعیف تعیین میشود.
آیا امکان نصب تجهیزات برق و دیتا وجود دارد؟
در مدل و آرایش مناسب، جانمایی تجهیزات باید با فضای داخلی، دسترسی سیمبندی و طرح معماری پروژه هماهنگ شود.
رنگ و پوشش چگونه انتخاب میشود؟
پوشش نهایی باید متناسب با شرایط محیطی و الزامات معماری انتخاب شود؛ گزینههای قابل سفارش در مشخصات محصول تعیین میشوند.
آیا برای گوشهها قطعات تغییر مسیر لازم است؟
بله. در تغییر جهتها استفاده از متعلقات متناسب با مقطع محصول، اجرای منظم و دسترسی بهتر را فراهم میکند.
همبندی بدنه فلزی چه اهمیتی دارد؟
پیوستگی الکتریکی اجزای فلزی و اتصال حفاظتی باید در کل مسیر مطابق طرح برق پروژه کنترل شود.
برای سفارش چه اطلاعاتی لازم است؟
ابعاد مقطع، تعداد محفظه، طول مسیر، متریال یا پوشش، رنگ و متعلقات موردنیاز باید مشخص شوند.
آیا ظرفیت توسعه آینده باید لحاظ شود؟
بله. انتخاب مقطع بهتر است علاوه بر کابلهای فعلی، فضای منطقی برای توسعه و دسترسی سرویس را نیز پوشش دهد.
در زمان نصب چه نکتهای برای ظاهر کار مهم است؟
همراستایی شاخهها، تراز خط قرنیز، کیفیت اتصال گوشهها و یکنواختی پوشش باید کنترل شود.
