معرفی داکت کابل فلزی رکن

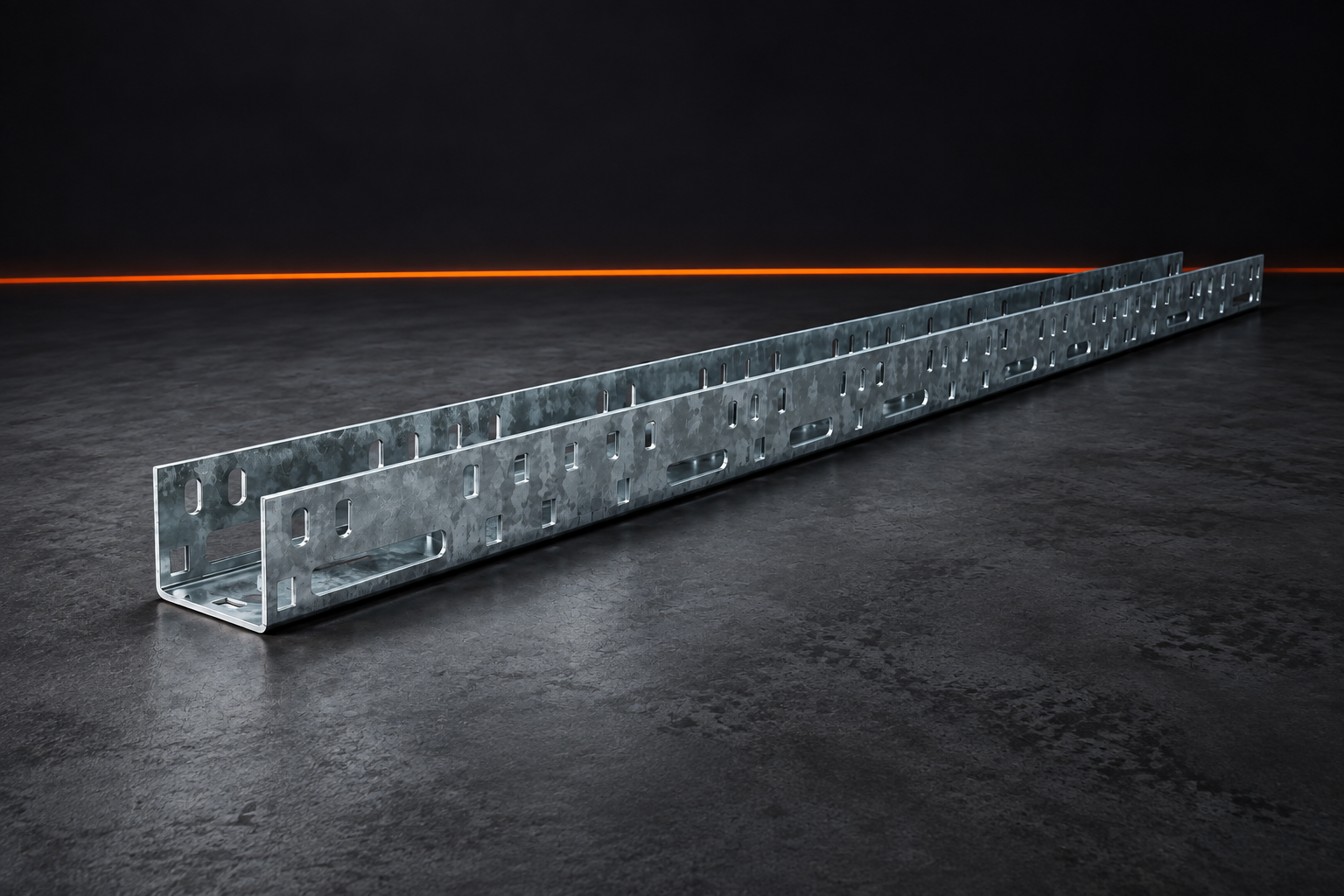

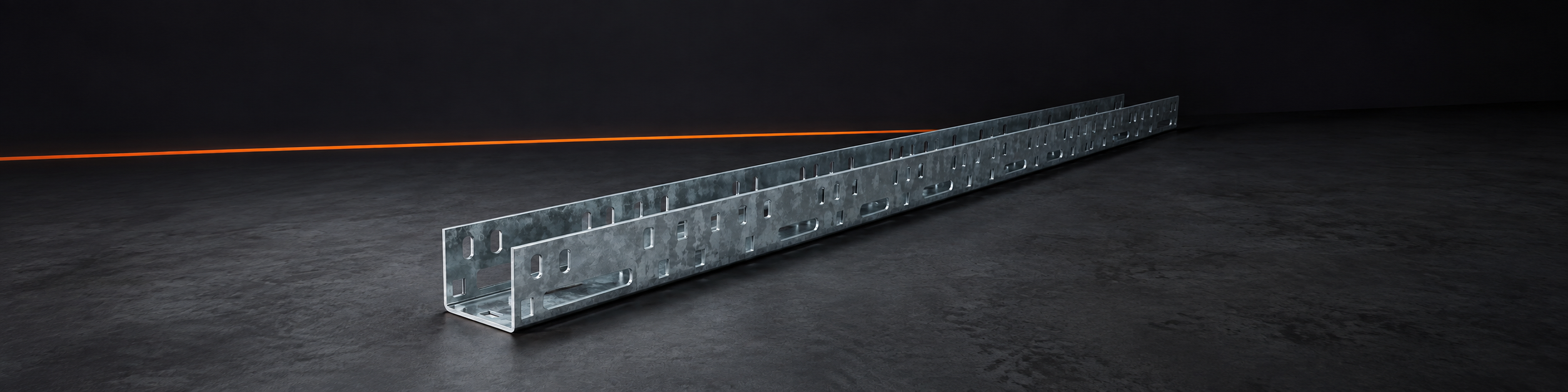

داکت کابل فلزی رکن یک سیستم بسته یا نیمهبسته برای هدایت، حفاظت و سازماندهی کابلهای برق، دیتا و ارتباطات در پروژههای ساختمانی، صنعتی و زیرساختی است. این خانواده با بدنه فلزی و رویه قابلبرداشت طراحی میشود تا هم مسیر کابل را منظم نگه دارد و هم امکان دسترسی برای نصب، تعمیر یا توسعه آینده فراهم باشد.
ماتریس استاندارد خانواده RKN-CD شامل 53 مقطع عرض × ارتفاع است. این ماتریس از ابعاد فعلی رکن و مقاطع رایج خانوادههای حرفهای Metal Cable Duct / Wireway توسعه یافته تا بازهای از مقاطع کوچک تأسیساتی تا داکتهای صنعتی بزرگ را پوشش دهد.
طول شاخه
طولهای پایه قابل سفارش برای شاخه مستقیم 2000 و 3000 میلیمتر هستند. طولهای دیگر نیز میتوانند بهصورت پروژهای و با توجه به حمل، نصب و الزامات ساخت تعیین شوند.
محدوده ابعاد
عرضهای تعریفشده در ماتریس شامل مقاطع متریک و صنعتی از 20 تا 600 میلیمتر هستند. ارتفاعها نیز از 24 میلیمتر آغاز میشوند و در جدول استاندارد این خانواده تا 305 میلیمتر ادامه دارند.
بزرگترین مقطع استاندارد ثبتشده در این ماتریس 305×305 میلیمتر است. مقاطع بزرگتر از این محدوده در صورت نیاز باید بهعنوان سفارش مهندسی و پس از بررسی ساخت، ساپورت، بارگذاری و روش نصب تعریف شوند.
مدل پانچدار و بدون پانچ
مقاطع RKN-CD میتوانند بر اساس سفارش پروژه در دو حالت NP بدون پانچ و PF پانچدار تولید شوند. مدل بدون پانچ برای ایجاد یک مسیر بستهتر استفاده میشود و مدل پانچدار زمانی انتخاب میشود که بازشوهای بدنه برای تهویه، بستگذاری یا نیازهای اجرایی پروژه موردنیاز باشند.
نوع و الگوی پانچ باید در سفارش فنی مشخص شود و صرفاً وجود پانچ بهتنهایی به معنی عملکرد حرارتی یا حفاظتی مشخص نیست.
متریال پایه و فینیش
داکت کابل فلزی رکن میتواند بر اساس شرایط پروژه با فولاد، آلومینیوم، استنلس استیل 304 و استنلس استیل 316 تعریف شود. برای نسخههای فولادی، فینیشهایی مانند GI، HDG و پوشش رنگ پودری قابل انتخاب هستند.
در ساختار سفارش، GI و HDG نوع فینیش یا پوشش برای بستر فولادی هستند و PC نیز به پوشش رنگ پودری اشاره میکند. در سفارشهای استنلس یا آلومینیوم، گرید و فینیش نهایی باید بهصورت مستقل در مشخصات فنی پروژه تعیین شوند.
محفظهبندی و تفکیک مسیر کابل
امکان استفاده از دیوایدر یا ساختار چندمحفظهای برای تفکیک گروههای کابل بر اساس نیاز پروژه وجود دارد. تعداد محفظهها باید با توجه به حجم کابل، نوع مدار، شعاع خمش و الزامات تفکیک مسیر تعیین شود.
تفکیک فیزیکی داخل داکت بهتنهایی تضمینکننده عملکرد EMC نیست. در پروژههایی که کنترل تداخل الکترومغناطیسی اهمیت دارد، پیوستگی الکتریکی بدنه و رویه، کیفیت اتصالات، همبندی، ارت، شیلدینگ کابل و آرایش نصب باید بهصورت یک مجموعه بررسی شوند.
رویه و دسترسی
رویه بخشی از سیستم داکت است و باید امکان دسترسی کنترلشده به کابلها را برای نصب و نگهداری فراهم کند. نحوه اتصال رویه، نوع بست یا پیچ، فاصله نقاط اتصال و نیاز به درزگیر باید بر اساس شرایط محیطی و سطح حفاظت موردنیاز پروژه تعیین شود.
همبندی حفاظتی و ارت
در نسخههای فلزی، الزامات همبندی حفاظتی و پیوستگی الکتریکی باید بر اساس طراحی برق پروژه بررسی شوند. فلزیبودن اجزا بهتنهایی به معنی تضمین پیوستگی الکتریکی کل مسیر نیست و کیفیت اتصال بین شاخهها، رویهها و متعلقات باید پس از نصب کنترل شود.
استاندارد مرجع مرتبط
IEC 61084-1:2017+AMD1:2024 مرجع عمومی مرتبط با Cable Trunking Systems و Cable Ducting Systems برای تأسیسات الکتریکی است.
برای سیستمهایی که بهطور مشخص برای نصب روی دیوار و سقف تعریف میشوند، IEC 61084-2-1:2017+AMD1:2024 نیز مرجع تخصصی مرتبط است.
ارجاع به این استانداردها در این صفحه صرفاً برای معرفی مراجع فنی مرتبط است و بهتنهایی به معنی ادعای گواهی، آزمون یا انطباق همه مدلهای RKN-CD با این استانداردها نیست.
کاربردهای داکت کابل فلزی
داکت کابل فلزی برای مسیرهای کابل در کارخانهها، مراکز صنعتی، ساختمانهای تجاری و اداری، مراکز داده، اتاقهای فنی، زیرساختهای حملونقل و سایر پروژههایی که مسیر کابل به حفاظت و سازماندهی بیشتری نیاز دارد قابل استفاده است.
انتخاب متریال و پوشش باید بر اساس رطوبت، خوردگی، مواد شیمیایی، شرایط محیطی، محل نصب و الزامات نگهداری پروژه انجام شود.
ضخامتهای قابل سفارش
بازه ضخامتهای قابل سفارش این خانواده شامل 0.8، 1.0، 1.2، 1.5 و 2.0 میلیمتر است. انتخاب ضخامت نهایی باید با توجه به عرض و ارتفاع داکت، طول دهانه بین ساپورتها، وزن کابلها، نوع متریال و شرایط نصب انجام شود.
در مقاطع بزرگ و پروژههای Heavy، ضخامت و فاصله ساپورتها باید بهصورت مهندسی کنترل شوند و صرف انتخاب یک مقطع بزرگ به معنی ظرفیت مکانیکی ثابت در همه پروژهها نیست.
ساختار کد سفارش RKN-CD
کد پایه هر مقطع با ساختار RKN-CD-WWW-HHH تعریف میشود. برای مثال:
RKN-CD-225-100
معرف داکت کابل با عرض 225 و ارتفاع 100 میلیمتر است. در مرحله سفارش نهایی، تیپ محفظه، نوع پانچ، ضخامت، متریال و فینیش به مشخصات کد پایه افزوده میشوند.
برای نمونه، در مقاطع فعلی رکن از C01 تا C05 برای بیان تعداد محفظهها استفاده میشود. در مقاطعی که محفظهبندی ثابت از پیش تعریف نشده، محفظهبندی باید بر اساس نیاز فنی پروژه مشخص شود و بدون تأیید تولید بهصورت پیشفرض به مقطع اختصاص داده نمیشود.
متعلقات مسیر
برای تکمیل مسیر میتوان از زانویی افقی و عمودی، سهراهی، چهارراهی، تبدیل، رابط، انتهایی، براکت و ساپورتهای متناسب با مقطع استفاده کرد. متعلقات باید از نظر عرض، ارتفاع، متریال و فینیش با شاخه مستقیم هماهنگ باشند.
انتخاب سایز مناسب
برای انتخاب سایز مناسب باید تعداد و قطر خارجی کابلها، شعاع خمش، فضای رزرو آینده، تفکیک مدارها، وزن کابل و محدودیت فضای نصب بررسی شوند. برای برآورد اولیه ظرفیت مسیر میتوان از محاسبهگرهای رکن استفاده کرد و نتیجه را با مشخصات واقعی پروژه تطبیق داد.
اطلاعات موردنیاز برای سفارش
برای سفارش داکت کابل فلزی رکن ابتدا کد پایه عرض و ارتفاع از جدول انتخاب میشود. سپس ضخامت، طول شاخه، نوع پانچ، متریال پایه، فینیش، تعداد محفظه، نوع رویه و متعلقات موردنیاز پروژه تعیین میشوند.
برای پروژههای Heavy یا سفارشهای دارای شرایط مکانیکی ویژه، جزئیات ساخت و ساپورت باید پیش از نهاییشدن سفارش توسط واحد فنی کنترل شوند.
داکت کابل فلزی رکن در چه ابعادی تولید میشود؟
ماتریس RKN-CD شامل 53 مقطع با عرضهای 20 تا 600 میلیمتر و ارتفاعهای 24 تا 305 میلیمتر است.
بیشترین ارتفاع استاندارد داکت کابل رکن چقدر است؟
در ماتریس استاندارد این خانواده، بیشترین ارتفاع 305 میلیمتر و بزرگترین مقطع 305×305 میلیمتر است.
داکت کابل پانچدار و بدون پانچ هر دو قابل سفارش هستند؟
بله. مقاطع این خانواده میتوانند در حالت PF پانچدار یا NP بدون پانچ بر اساس سفارش پروژه تولید شوند.
چه ضخامتهایی برای داکت کابل قابل سفارش است؟
ضخامتهای 0.8، 1.0، 1.2، 1.5 و 2.0 میلیمتر در ساختار سفارش این خانواده در نظر گرفته شدهاند.
داکت کابل فلزی از چه متریالهایی قابل تولید است؟
متریال پایه شامل فولاد، آلومینیوم، استنلس استیل 304 و استنلس استیل 316 است. برای نسخه فولادی GI، HDG یا پوشش رنگ پودری قابل تعریف است.
چرا وزن در جدول سایزبندی درج نشده است؟
وزن به ابعاد، ضخامت، متریال، نوع پانچ، طول و ساختار نهایی وابسته است و پس از تعیین مدل دقیق محاسبه میشود.
آیا امکان چندمحفظهای کردن داکت وجود دارد؟
بله. در مدلهای فعلی رکن C01 تا C05 استفاده میشود و در سایزهای توسعهای محفظهبندی بر اساس نیاز فنی پروژه تعیین میشود.
داکت کابل فلزی برای چه شرایطی مناسب است؟
برای مسیرهایی که حفاظت مکانیکی بیشتر، پوشش کاملتر و نظم بالاتر کابلها نسبت به سینی باز موردنیاز است استفاده میشود.
پانچدار و بدون پانچ چه تفاوتی دارند؟
نوع پانچدار امکان تهویه و نقاط اتصال بیشتری فراهم میکند، در حالی که نوع بدون پانچ پوشش پیوستهتری ایجاد میکند.
ضخامت چگونه انتخاب میشود؟
ابعاد مقطع، بار کابل، فاصله ساپورتها و شرایط مکانیکی مسیر در انتخاب ضخامت مؤثر هستند.
چندمحفظهای شدن داکت چه مزیتی دارد؟
امکان تفکیک گروههای مختلف کابل و مدیریت مستقل سرویسها را در یک مسیر مشترک فراهم میکند.
طول شاخه چگونه در مسیرهای بلند استفاده میشود؟
شاخههای متوالی با رابطهای مناسب به هم متصل میشوند و تراز و پیوستگی مسیر باید کنترل شود.
چگونه پوشش مناسب انتخاب میشود؟
شرایط محیطی، رطوبت، خوردگی و الزامات ظاهری پروژه در انتخاب متریال و پوشش نقش دارند.
آیا داکت فلزی نیاز به همبندی دارد؟
پیوستگی الکتریکی بدنه و اتصال حفاظتی باید مطابق طرح برق پروژه اجرا شود.
برای سفارش چه اطلاعاتی لازم است؟
عرض، ارتفاع، ضخامت، نوع پانچ، تعداد محفظه، طول مسیر، متریال یا پوشش و متعلقات باید مشخص شوند.
آیا انتخاب فقط بر اساس عرض داکت کافی است؟
خیر. ارتفاع، حجم کابل، شعاع خمش، نوع کابل و شرایط نصب نیز باید بررسی شوند.
برای تغییر جهت مسیر چه باید کرد؟
از قطعات تغییر مسیر متناسب با مقطع داکت استفاده میشود تا حفاظت و دسترسی مسیر حفظ شود.
آیا ظرفیت توسعه آینده قابل پیشبینی است؟
بله. بهتر است سطح پرشدگی اولیه بهگونهای انتخاب شود که توسعه منطقی آینده امکانپذیر باشد.
