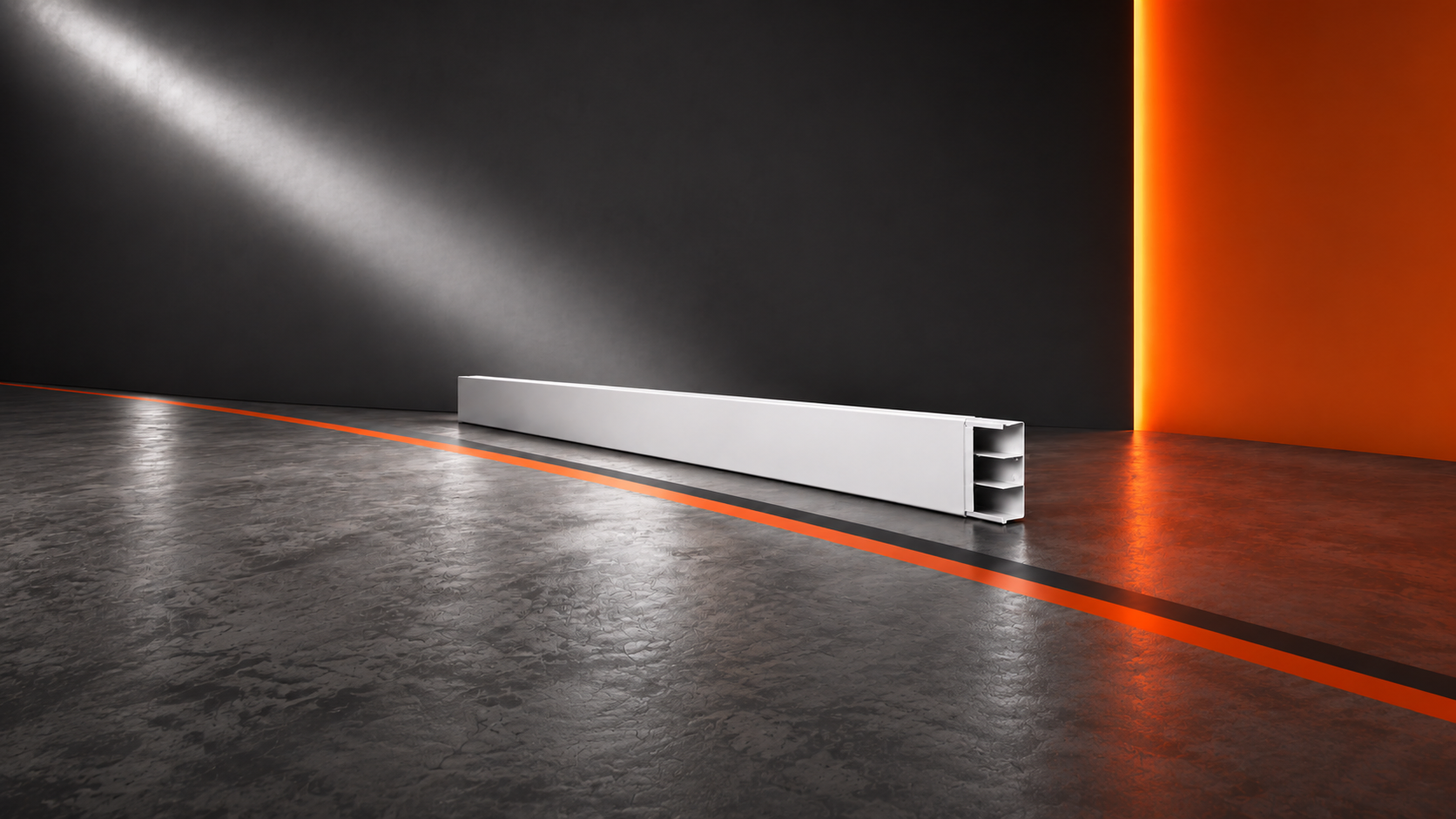

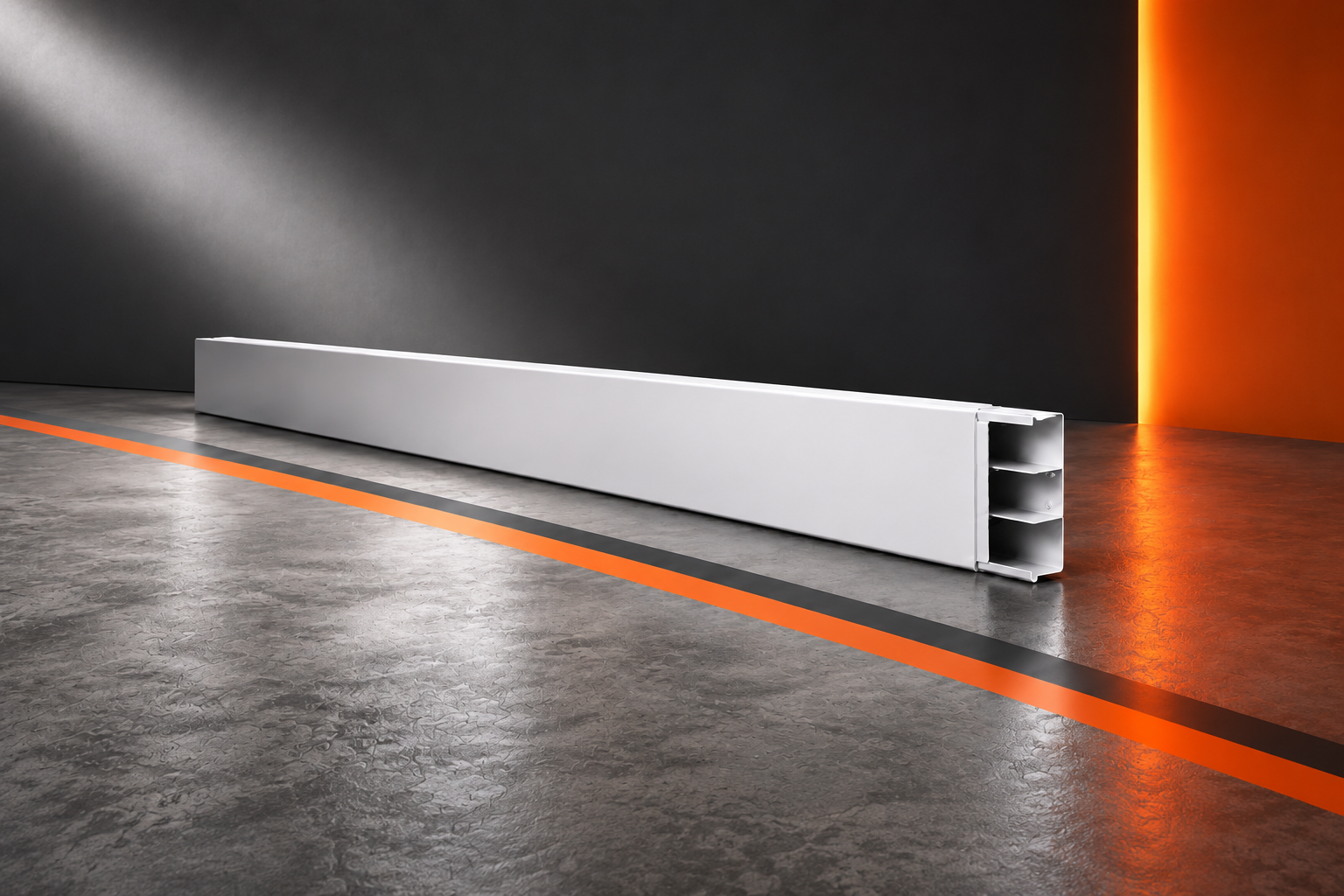

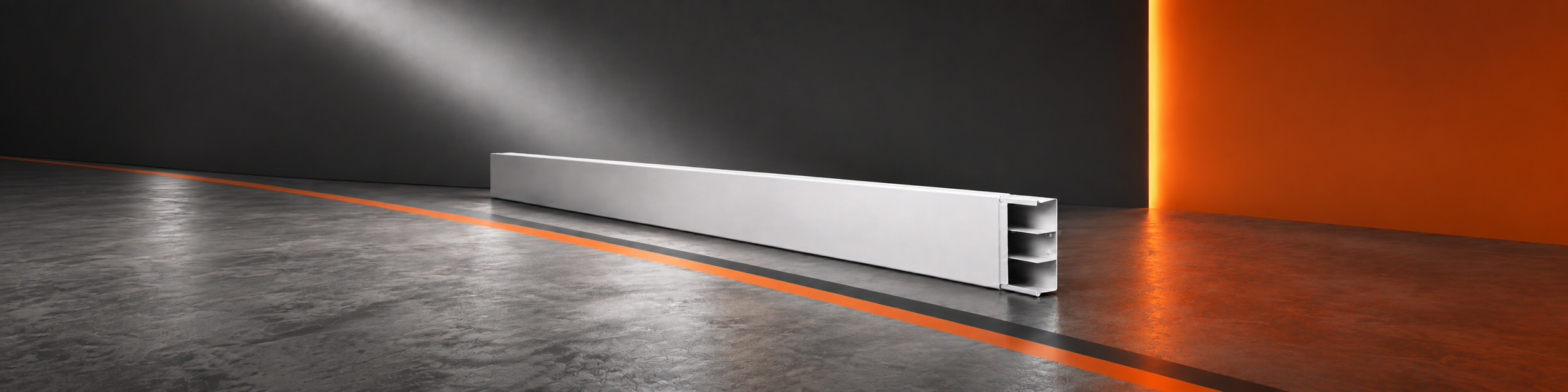

معرفی ترانکینگ کلیپسی فلزی رکن
ترانکینگ کلیپسی فلزی رکن یک سیستم ماژولار برای هدایت، تفکیک، حفاظت و مدیریت کابلهای برق، شبکه و جریان ضعیف در مسیرهای روکار است. تفاوت اصلی این خانواده با بسیاری از مسیرهای فلزی متداول، مکانیزم رویه کلیپسی آن است که امکان باز و بسته کردن سریع مسیر و دسترسی آسانتر به کابلها را در زمان نصب، سرویس و توسعه شبکه فراهم میکند.
این خانواده با کد RKN-CT شناخته میشود و در جدول سایزبندی آن 128 کد پایه تعریف شده است. ساختار کدگذاری بر اساس عرض، ارتفاع و تعداد محفظه شکل گرفته و طول استاندارد همه مدلها 2000 میلیمتر است.
مکانیزم رویه کلیپسی و دسترسی سریع
در ساختار SET، بدنه و رویه بهعنوان مجموعه اصلی محصول تعریف میشوند. رویه بهصورت کلیپسی روی بدنه قرار میگیرد و برای دسترسی به کابلها نیاز به باز کردن پیچهای متعدد در امتداد مسیر وجود ندارد. این ویژگی برای پروژههایی که احتمال توسعه، تعمیر، تغییر آرایش کابل یا افزودن کابل جدید دارند اهمیت زیادی دارد.
در مسیرهای سقفی، طراحی پروژه باید نگهداری کابل و قفلشدن مطمئن رویه را در نظر بگیرد. انتخاب نگهدارنده کابل، فاصله نقاط تثبیت و روش نصب باید متناسب با وزن کابلها و شرایط اجرایی پروژه انجام شود.
سایزبندی و ساختار مهندسی ترانکینگ کلیپسی
ابعاد این خانواده بر اساس عرض W و ارتفاع H تعریف میشوند. عرضهای جدول شامل 30، 50، 70، 100، 120، 150، 170، 180، 200، 250 و 300 میلیمتر است. ارتفاعهای 20، 30، 40 و 50 میلیمتر نیز بسته به عرض و کد مدل در دسترس هستند.
تعداد محفظه بر اساس مدل از یک تا پنج محفظه متغیر است. بنابراین انتخاب محصول فقط بر اساس عرض انجام نمیشود و ارتفاع، تعداد مسیرهای تفکیکشده و حجم واقعی کابلها نیز باید همزمان در نظر گرفته شوند.
طول شاخه و ضخامت بدنه
طول استاندارد تمام مدلهای ترانکینگ کلیپسی رکن 2000 میلیمتر است. ضخامت بدنه بر اساس عرض محصول تعیین میشود: برای عرضهای تا 100 میلیمتر ضخامت 1 میلیمتر، برای عرضهای بیشتر از 100 تا 200 میلیمتر ضخامت 1.25 میلیمتر و برای عرضهای بیشتر از 200 میلیمتر ضخامت 1.5 میلیمتر در جدول ثبت میشود.
ضخامت رویه در مشخصات این خانواده در بازه 0.7 تا 1 میلیمتر تعریف شده است. مقدار دقیق رویه میتواند متناسب با سایز، متریال و مشخصات سفارش پروژه تعیین شود.
تفکیک کابل و محفظهبندی
مدلهای چندمحفظه برای جداسازی مسیرهای مختلف کابل طراحی شدهاند. در یک پروژه میتوان مسیر برق، شبکه، کنترل، اعلام حریق یا سایر سیستمهای جریان ضعیف را بر اساس طراحی مهندسی و الزامات پروژه از یکدیگر تفکیک کرد.
تعداد محفظه مناسب باید بر اساس تعداد کابلها، قطر خارجی کابل، شعاع خمش، نیاز به توسعه آتی و قواعد تفکیک مدارها انتخاب شود. صرفاً انتخاب بزرگترین سایز همیشه بهترین گزینه نیست و طراحی مسیر باید با ظرفیت واقعی کابلریزی هماهنگ باشد.
اتصال کلینچ در ساخت
در ساخت این خانواده از اتصال مکانیکی کلینچ استفاده میشود. این روش امکان اتصال قطعات بدون ایجاد نقطهجوش در محل اتصال را فراهم میکند و برای تولید تکرارپذیر قطعات فلزی مناسب است.
استاندارد مرتبط
برای آشنایی با الزامات عمومی سیستمهای cable trunking و cable ducting نصبشونده روی دیوار و سقف میتوان به IEC 61084-2-1 در وبسایت رسمی IEC مراجعه کرد. درج این مرجع به معنی اعلام گواهی یا تأیید انطباق محصول با استاندارد نیست و هر ادعای انطباق باید بر اساس آزمون، مدارک فنی و دامنه گواهی معتبر انجام شود.
کاربردهای ترانکینگ کلیپسی فلزی
این خانواده برای ساختمانهای اداری و تجاری، مراکز داده و فضاهای فناوری، کارخانهها و محیطهای صنعتی، انبارها، فضاهای خدماتی و مسیرهای روکار ساختمان مناسب است؛ بهخصوص در پروژههایی که دسترسی مجدد به کابلها و امکان توسعه مسیر اهمیت دارد.
راهنمای کد سفارش ترانکینگ کلیپسی
برای نمونه، کد RKN-CT-P120-030-SET-C03 به این صورت خوانده میشود: RKN برند رکن، CT خانواده ترانکینگ کلیپسی، P120-030 نشاندهنده عرض 120 و ارتفاع 30 میلیمتر، SET مجموعه بدنه و رویه و C03 نشاندهنده سه محفظه است.
کد متریال یا پوشش انتخابی در زمان سفارش به انتهای کد پایه افزوده میشود. این روش باعث میشود مشخصات هندسی محصول از انتخاب متریال و فینیش جدا بماند و کد سفارش نهایی برای تولید و کنترل پروژه شفافتر باشد.
جنس پایه و پوششهای قابل سفارش
برای طراحی یک ساختار محصول منعطف، جنس پایه و پوشش نهایی از یکدیگر تفکیک شدهاند. جنس پایه میتواند شامل فولاد، آلومینیوم و در سفارشهای ویژه استنلس استیل SS304 یا SS316/316L باشد. در نسخههای فولادی، گزینههای سطحی میتوانند شامل ورق گالوانیزه GI یا گالوانیزه گرم HDG متناسب با شرایط پروژه باشند.
برای پروژههای خاص میتوان پوششهای مقاوم به خوردگی از خانواده Zn-Al-Mg را نیز بهعنوان گزینه پروژهای در نظر گرفت. این گزینه باید بر اساس شرایط محیطی، الزامات خوردگی و مشخصات فنی پروژه انتخاب شود.
رنگ پودری الکترواستاتیک با کد PC بهعنوان پوشش نهایی قابل سفارش است. رنگهای سفید، مشکی، طوسی، چکشی، طرح چوب و رنگ سفارشی بر اساس RAL میتوانند در ساختار سفارش پیشبینی شوند. برای استنلس استیل نیز فینیش Hairline یا Brushed Matte و برای آلومینیوم سطح طبیعی یا پوشش رنگ پودری قابل تعریف است.
نصب روی دیوار و سقف
ترانکینگ کلیپسی برای اجرای روکار روی دیوار و همچنین مسیرهای سقفی قابل استفاده است. در نصب سقفی، استفاده از نگهدارنده کابل و اطمینان از قفلشدن صحیح رویه اهمیت بیشتری پیدا میکند. نوع پیچ، رولبولت، ساپورت، فاصله نقاط تثبیت و زیرسازی باید توسط طراح یا مجری بر اساس جنس سطح، وزن مسیر و بار کابلها انتخاب شود.
در سیستم فلزی، همبندی و اتصال حفاظتی بدنه باید در صورت نیاز مطابق طراحی الکتریکی پروژه و مقررات محل اجرا انجام شود. پیوستگی الکتریکی اجزای مسیر نیز باید در طراحی و اجرا مورد توجه قرار گیرد.
ظرفیت کابلریزی و انتخاب سایز
در مشخصات این خانواده، حجم استاندارد کابلریزی تا 60 درصد حجم داخلی در نظر گرفته شده است تا فضای کافی برای آرایش کابل، توسعه آتی و مدیریت بهتر مسیر باقی بماند. محاسبه نهایی باید بر اساس نوع و تعداد کابلها و الزامات پروژه انجام شود.
برای برآورد ظرفیت و انتخاب سایز میتوانید از سامانه محاسبات مهندسی رکن استفاده کنید و سپس کد مناسب را از جدول سایزبندی همین صفحه انتخاب کنید.
راهنمای نهایی انتخاب
برای انتخاب ترانکینگ کلیپسی، ابتدا عرض و ارتفاع مورد نیاز، تعداد محفظه، حجم کابل، مسیر نصب و شرایط محیطی مشخص شود. سپس جنس پایه و پوشش متناسب با پروژه انتخاب و کد متریال یا فینیش به کد پایه محصول افزوده شود. جدول 128 ردیفی این صفحه برای انتخاب کد هندسی پایه استفاده میشود و مشخصات نهایی سفارش باید با شرایط واقعی پروژه تطبیق داده شود.
ترانکینگ کلیپسی چیست؟
یک سیستم فلزی مدیریت کابل با رویه کلیپسی است که برای هدایت، تفکیک و حفاظت کابلها و ایجاد دسترسی سریع به مسیر استفاده میشود.
طول استاندارد شاخه ترانکینگ کلیپسی رکن چقدر است؟
طول استاندارد همه مدلهای این خانواده 2000 میلیمتر است.
عرضهای ترانکینگ کلیپسی رکن چیست؟
عرضهای جدول شامل 30، 50، 70، 100، 120، 150، 170، 180، 200، 250 و 300 میلیمتر است.
ارتفاعهای قابل انتخاب چیست؟
ارتفاعهای 20، 30، 40 و 50 میلیمتر بسته به عرض و کد مدل در جدول وجود دارند.
چند محفظه قابل سفارش است؟
بسته به سایز، مدلهای یک تا پنج محفظه در جدول 128 کد پایه تعریف شدهاند.
ضخامت بدنه چگونه تعیین میشود؟
برای عرض تا 100 میلیمتر ضخامت بدنه 1 میلیمتر، برای عرض بیشتر از 100 تا 200 میلیمتر 1.25 میلیمتر و برای عرض بیشتر از 200 میلیمتر 1.5 میلیمتر است.
ضخامت رویه چقدر است؟
ضخامت رویه در مشخصات این خانواده در بازه 0.7 تا 1 میلیمتر قرار میگیرد.
SET در کد محصول چه معنایی دارد؟
SET نشاندهنده مجموعه بدنه و رویه ترانکینگ کلیپسی است.
کد RKN-CT-P120-030-SET-C03 چگونه خوانده میشود؟
RKN برند رکن، CT ترانکینگ کلیپسی، P120-030 عرض 120 و ارتفاع 30 میلیمتر، SET مجموعه بدنه و رویه و C03 سه محفظه را نشان میدهد.
چه جنسهایی برای سفارش قابل پیشبینی هستند؟
ساختار سفارش میتواند فولاد، آلومینیوم AL و برای پروژههای ویژه استنلس استیل SS304 یا SS316/316L را پوشش دهد؛ انتخاب نهایی بر اساس مشخصات پروژه انجام میشود.
چه پوششها و رنگهایی قابل سفارش هستند؟
برای نسخه فولادی GI یا HDG، گزینه پروژهای Zn-Al-Mg و پوشش رنگ پودری PC شامل سفید، مشکی، طوسی، چکشی، طرح چوب و RAL سفارشی قابل تعریف است. برای استنلس نیز فینیش Hairline/Brushed Matte قابل سفارش است.
آیا ترانکینگ کلیپسی روی سقف نصب میشود؟
بله؛ در اجرای سقفی باید نگهدارنده کابل، روش تثبیت و قفلشدن صحیح رویه متناسب با شرایط پروژه در نظر گرفته شود.
حجم استاندارد کابلریزی چقدر در نظر گرفته شده است؟
در مشخصات این خانواده، تا 60 درصد حجم داخلی برای کابلریزی در نظر گرفته شده است؛ محاسبه نهایی باید بر اساس کابلهای واقعی پروژه انجام شود.
نوع اتصال در تولید چیست؟
در ساخت این خانواده از اتصال مکانیکی کلینچ استفاده میشود.
آیا بدنه فلزی قابلیت همبندی یا ارت دارد؟
در صورت نیاز، همبندی و اتصال حفاظتی بدنه فلزی باید مطابق طراحی الکتریکی و مقررات پروژه اجرا شود.
رویه کلیپسی چه مزیتی دارد؟
رویه کلیپسی امکان باز و بسته شدن سریعتر مسیر برای نصب، بازدید، تغییر یا توسعه کابلها را فراهم میکند.
آیا تعداد محفظه باید با نوع کابلها هماهنگ شود؟
بله. تعداد محفظه باید متناسب با تفکیک برق، دیتا و سایر مدارهای جریان ضعیف و همچنین حجم کابل هر بخش انتخاب شود.
برای انتخاب ضخامت بدنه چه معیاری در نظر گرفته میشود؟
ضخامت بدنه بر اساس سایز محصول و مشخصات همان ردیف سایزبندی تعیین میشود و یک مقدار ثابت برای همه ابعاد نیست.
آیا طول دو متری به معنی محدودیت طول مسیر است؟
خیر. طول ۲۰۰۰ میلیمتر طول استاندارد هر شاخه است و مسیرهای بلندتر با اتصال شاخههای متوالی و متعلقات مناسب اجرا میشوند.
در محل تغییر جهت چه باید کرد؟
برای تغییر مسیر باید از متعلقات سازگار با هندسه و سایز همان خانواده استفاده شود تا پیوستگی مکانیکی و دسترسی حفظ شود.
برای نصب تجهیزات برق و دیتا چه نکتهای مهم است؟
جانمایی تجهیزات باید با فضای داخلی، تعداد محفظه، مسیر کابل و دسترسی لازم برای سیمبندی و سرویس هماهنگ باشد.
آیا میتوان مسیر برق و شبکه را در یک بدنه عبور داد؟
در صورت استفاده از تفکیک مناسب و رعایت طراحی پروژه، میتوان گروههای مختلف کابل را در محفظههای مستقل یک ترانکینگ مدیریت کرد.
