معرفی ترانکینگ ستونی فلزی رکن

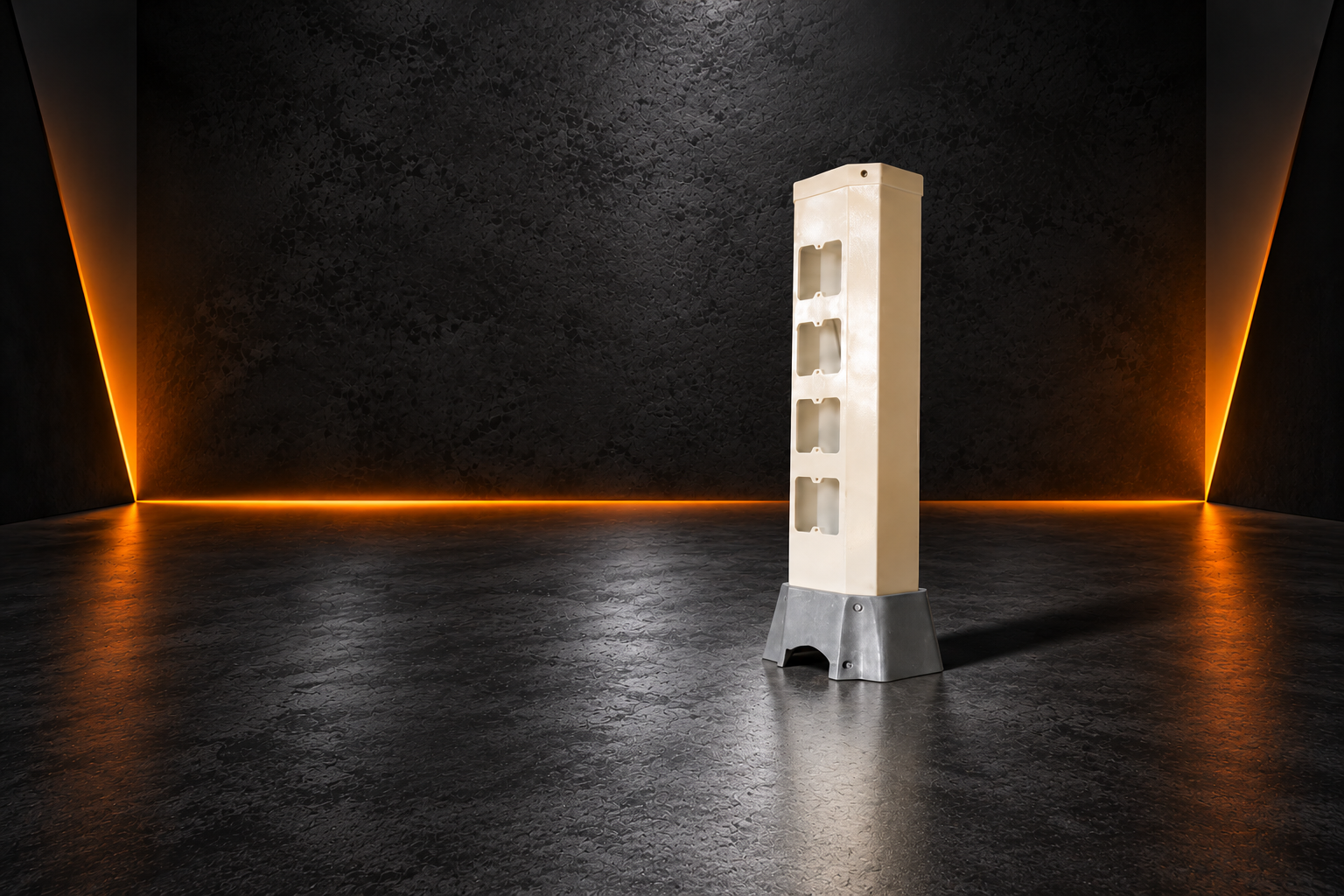

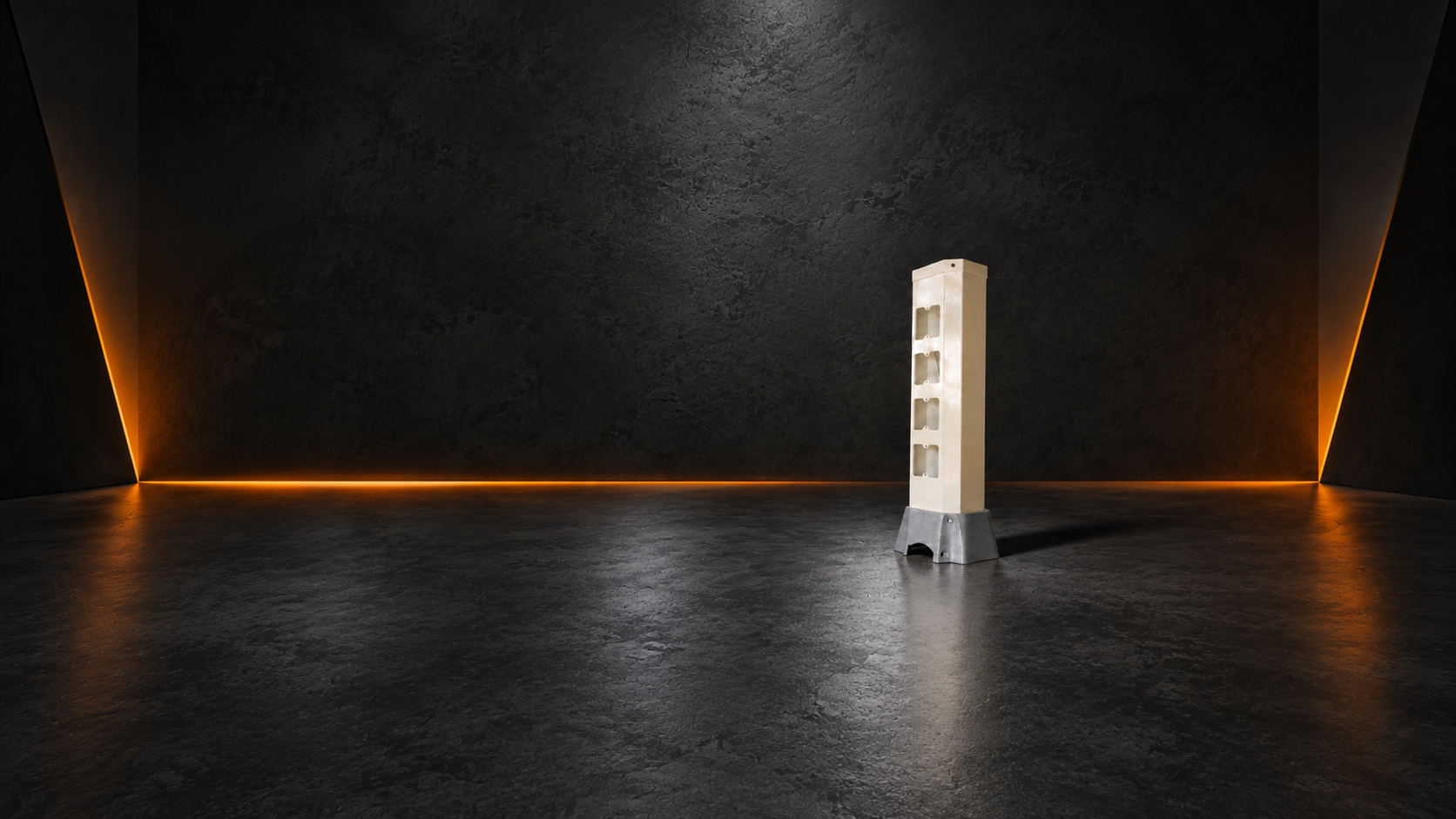

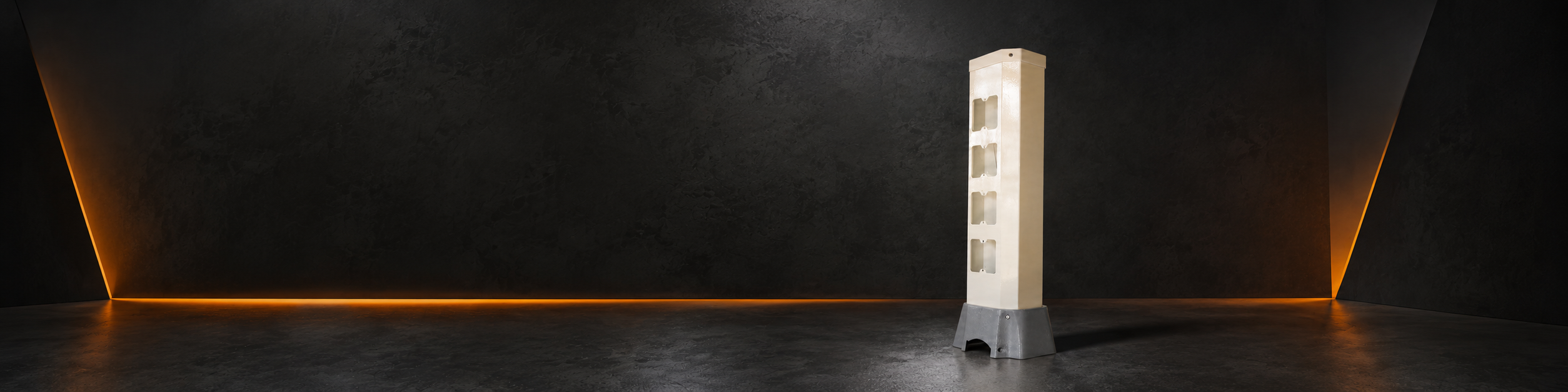

ترانکینگ ستونی فلزی رکن یک سیستم عمودی مدیریت کابل و جانمایی تجهیزات برق و شبکه است که برای فضاهای اداری، تجاری، آموزشی، اتاقهای جلسات، محیطهای فنی و پروژههایی طراحی شده است که نیاز به دسترسی منظم به پریز و تجهیزات در یک نقطه مستقل از دیوار دارند.
ساختار اصلی این خانواده از دو بدنه ترانکینگ دیواری رکن با عرض 120 میلیمتر تشکیل میشود که از قسمت پشت به یکدیگر متصل میشوند و بدنه اصلی ستون را شکل میدهند. این ساختار امکان استفاده مستقل از دو وجه ستون را فراهم میکند و بر اساس نیاز پروژه میتوان هر وجه را بهصورت رویه کامل یا محل نصب تجهیزات و پریزها تعریف کرد.
سه تیپ اصلی ترانکینگ ستونی
خانواده RKN-COL در سه تیپ اصلی تعریف میشود. در تیپ T01 یک وجه ستون برای نصب پریز و تجهیزات در نظر گرفته میشود و وجه مقابل دارای رویه کامل است.
در تیپ T02 هر دو وجه ستون قابلیت جانمایی پریز و تجهیزات را دارند. این تیپ برای میزهای دوطرفه، ایستگاههای کاری مشترک، اتاقهای جلسات و نقاطی مناسب است که دسترسی به تجهیزات از دو سمت موردنیاز باشد.
در تیپ T03 هر دو وجه ستون دارای رویه هستند. این تیپ برای استفاده از ستون بهعنوان مسیر عمودی کابل، آمادهسازی زیرساخت برای توسعه آینده یا پروژههایی که در مرحله فعلی به تجهیز روی بدنه نیاز ندارند قابل استفاده است.
سیستم کلینچ در ساخت بدنه
در ساخت این خانواده میتوان از اتصال کلینچ بهجای ایجاد نقطه جوش در محلهای مربوط استفاده کرد. این روش کمک میکند پوشش پایه ورق در محل اتصال کمتر در معرض آسیب حرارتی ناشی از جوش قرار گیرد و ساختار مونتاژی تمیزتری ایجاد شود.
پایه ترانکینگ ستونی
ترانکینگ ستونی فلزی رکن دارای پایه اختصاصی در بخش پایین است. این پایه برای استقرار و اتصال ستون و همچنین هدایت کابل از مسیر پایین به داخل بدنه در نظر گرفته میشود.
پایه میتواند در پروژههایی که کابلها از کف یا مسیرهای زمینی به ستون منتقل میشوند، نقطه انتقال بین مسیر افقی و مسیر عمودی باشد.
ساختار دو بدنه پشتبهپشت
در ترانکینگ ستونی فلزی رکن، دو بدنه 120 میلیمتری بهصورت پشتبهپشت مونتاژ میشوند. نتیجه این ساختار، یک ستون فلزی دووجهی است که میتواند مسیر کابل و تجهیزات را در دو سمت مستقل در اختیار طراح قرار دهد.
این روش باعث میشود ستون بهجای یک سطح عملکردی، دو وجه قابل استفاده داشته باشد. بنابراین در پروژههایی که کاربران یا تجهیزات در دو سمت ستون قرار میگیرند، میتوان جانمایی برق و شبکه را متناسب با چیدمان واقعی فضا انجام داد.
ارتفاعهای قابل تولید
ترانکینگ ستونی فلزی رکن در این خانواده از ارتفاع 300 میلیمتر شروع میشود و تا ارتفاع 2800 میلیمتر قابل تعریف است. در جدول استاندارد محصول، ارتفاعها با گام 100 میلیمتر ثبت شدهاند تا انتخاب و کدگذاری سفارش بهصورت مشخص انجام شود.
به این ترتیب برای هر یک از سه تیپ T01، T02 و T03، ارتفاعهای 300، 400، 500 و به همین ترتیب تا 2800 میلیمتر وجود دارد. انتخاب ارتفاع نهایی باید با توجه به محل نصب، ارتفاع میز یا کانتر، مسیر ورود کابل، تراز نهایی کف و موقعیت تجهیزات انجام شود.
کدگذاری خانواده RKN-COL
کد اختصاصی این خانواده RKN-COL است. در ساختار کدگذاری، P120 نشاندهنده استفاده از بدنه پایه 120 میلیمتری، T01 تا T03 نشاندهنده تیپ دو وجه و Hxxxx نشاندهنده ارتفاع ستون بر حسب میلیمتر است.
برای نمونه، کد RKN-COL-P120-T01-H1800 معرف ستون 120 با آرایش یکوجه پریز / یکوجه رویه و ارتفاع 1800 میلیمتر است. کد RKN-COL-P120-T02-H2800 نیز مدل دووجه پریز با ارتفاع 2800 میلیمتر را مشخص میکند.
جنس بدنه و ضخامت
بدنه این خانواده بر اساس ساختار فنی محصول از ورق فلزی ساخته میشود. گزینههای متریال شامل فولاد گالوانیزه و آلومینیوم هستند و ضخامت مبنای بدنه 1 میلیمتر در نظر گرفته میشود.
انتخاب متریال باید با توجه به شرایط پروژه، الزامات مکانیکی، وزن تجهیزات، شرایط محیطی و طراحی معماری انجام شود.
پوشش رنگ پودری الکترواستاتیک
برای فینیش نهایی ترانکینگ ستونی فلزی رکن امکان استفاده از پوشش رنگ پودری الکترواستاتیک وجود دارد. رنگ نهایی میتواند بر اساس مبلمان، تجهیزات و طراحی داخلی پروژه انتخاب شود.
پوشش نهایی علاوه بر ظاهر محصول باید با شرایط محیط نصب و نوع بهرهبرداری نیز هماهنگ باشد.
مدیریت و تفکیک مسیر کابل
وجود دو بدنه مجزا امکان برنامهریزی مستقل مسیر کابلها را در دو سمت ستون فراهم میکند. در طراحی نهایی باید نوع کابل، تعداد مدارها، نیاز به جداسازی برق و دیتا، شعاع خمش، فضای رزرو و مسیر ورود و خروج کابلها بررسی شود.
تفکیک فیزیکی مسیرها بهتنهایی تضمینکننده حذف تداخل الکترومغناطیسی نیست و نوع کابل، شیلدینگ، فاصله از منابع نویز و نحوه اجرای ارت نیز باید متناسب با پروژه کنترل شود.
ورودی ترانکینگ آرک در پایه
یکی از ویژگیهای پایه این خانواده، ورودی مخصوص ترانکینگ آرک رکن است. در پروژههایی که مسیر کابل با ترانکینگ آرک به محل ستون میرسد، کابلها میتوانند از طریق ورودی پایه به داخل ترانکینگ ستونی منتقل شوند.
این اتصال باعث میشود ترانکینگ آرک و ترانکینگ ستونی بهعنوان دو بخش از یک مسیر پیوسته مدیریت کابل در پروژه استفاده شوند.
همبندی حفاظتی و ارت
به دلیل فلزیبودن بدنه، الزامات همبندی حفاظتی و پیوستگی الکتریکی اجزای فلزی باید بر اساس طراحی برق پروژه بررسی شود. نوع اتصال بین دو بدنه، پایه، تجهیزات و سایر اجزای فلزی باید بهگونهای اجرا شود که الزامات ایمنی پروژه رعایت شوند.
فلزیبودن بدنه بهتنهایی به معنی تضمین پیوستگی حفاظتی کل مجموعه نیست و پیوستگی واقعی باید پس از نصب کنترل شود.
استاندارد مرجع مرتبط
IEC 61084-2-4 مرجع تخصصی مرتبط با Cable Trunking Systems و Cable Ducting Systems برای Service Poles و Service Posts است. این استاندارد برای سیستمهایی تعریف شده که در فضای آزاد نصب میشوند و در یک یا دو انتها با سطح نصب در تماس هستند.
ارجاع به این استاندارد در این صفحه صرفاً برای معرفی مرجع فنی مرتبط با این گروه محصول است و بهتنهایی به معنی ادعای گواهی، آزمون یا انطباق تمام مدلهای RKN-COL با استاندارد مذکور نیست.
کاربردهای ترانکینگ ستونی فلزی رکن
ترانکینگ ستونی فلزی برای دفاتر اداری، میزهای گروهی، اتاقهای کنفرانس، فضاهای آموزشی، کانترهای خدماتی، مراکز کنترل، محیطهای فنی و صنعتی و پروژههایی که نیاز به یک نقطه مستقل توزیع برق و شبکه دارند قابل استفاده است.
امکان انتخاب ارتفاع، استفاده از یک یا دو وجه برای تجهیزات و اتصال مسیر ورودی از کف، انعطاف لازم برای هماهنگی ستون با چیدمانهای مختلف را فراهم میکند.
نصب پریز، برق و شبکه
وجه تجهیزدار ترانکینگ ستونی میتواند برای جانمایی پریز برق، شبکه، تلفن، UPS و سایر تجهیزات موردنیاز پروژه استفاده شود. تعداد و موقعیت تجهیزات باید پیش از ساخت یا مونتاژ نهایی تعیین شود تا مسیر داخلی کابلها و دسترسی کاربر بهدرستی طراحی شود.
در مدل دووجه پریز، تجهیزات دو طرف میتوانند بر اساس نیاز پروژه بهصورت مستقل جانمایی شوند. این ویژگی برای محیطهایی که کاربران در دو سمت ستون قرار دارند کاربرد ویژهای دارد.
انتخاب تیپ و ارتفاع مناسب
انتخاب محصول ابتدا بر اساس نوع استفاده از دو وجه انجام میشود. اگر فقط یک سمت به تجهیزات نیاز داشته باشد، تیپ T01 انتخاب میشود. برای دسترسی دوطرفه به پریز و تجهیزات، T02 مناسب است و در شرایطی که هر دو سمت صرفاً به رویه نیاز دارند، T03 انتخاب میشود.
پس از انتخاب تیپ، ارتفاع از جدول 300 تا 2800 میلیمتر تعیین میشود. تعداد و نوع تجهیزات، مسیر کابل، محل پایه و ورودی احتمالی ترانکینگ آرک نیز در مرحله سفارش مشخص میشوند.
اطلاعات موردنیاز برای سفارش
برای سفارش ترانکینگ ستونی فلزی رکن ابتدا تیپ T01، T02 یا T03 انتخاب میشود. سپس ارتفاع موردنظر از 300 تا 2800 میلیمتر، متریال بدنه، رنگ و پوشش، تعداد و محل تجهیزات و نوع ورود کابل تعیین میشود.
اگر مسیر کابل از ترانکینگ آرک به ستون وارد میشود، پایه دارای ورودی آرک نیز باید در مشخصات سفارش پروژه لحاظ شود.
ترانکینگ ستونی فلزی رکن از چه ساختاری تشکیل شده است؟
بدنه ستون از دو بدنه ترانکینگ دیواری رکن با عرض 120 میلیمتر تشکیل میشود که از پشت به یکدیگر متصل میشوند.
ترانکینگ ستونی رکن چه تیپهایی دارد؟
سه تیپ اصلی شامل T01 یکوجه پریز / یکوجه رویه، T02 دووجه پریز و T03 دووجه رویه است.
ارتفاع ترانکینگ ستونی فلزی رکن چقدر است؟
در جدول استاندارد، ارتفاعها از 300 تا 2800 میلیمتر با گام 100 میلیمتر تعریف شدهاند.
پایه ترانکینگ ستونی به ترانکینگ آرک متصل میشود؟
بله، پایه این خانواده میتواند با ورودی مخصوص ترانکینگ آرک رکن برای انتقال کابل به داخل ستون سفارش داده شود.
جنس بدنه ترانکینگ ستونی چیست؟
بدنه بر اساس پروژه میتواند از فولاد گالوانیزه یا آلومینیوم با ضخامت مبنای 1 میلیمتر ساخته شود.
آیا میتوان از هر دو سمت ستون پریز نصب کرد؟
بله، تیپ T02 برای نصب تجهیزات در هر دو وجه ستون تعریف شده است.
آیا امکان استفاده از هر دو سمت فقط بهصورت رویه وجود دارد؟
بله، تیپ T03 برای دووجه رویه تعریف شده است.
ترانکینگ ستونی برای چه فضاهایی مناسب است؟
برای انتقال عمودی برق و دیتا در فضاهای باز، اداری و نقاطی که دسترسی از کف یا سقف به ایستگاه کار لازم است مناسب است.
چگونه تیپ مناسب ستون انتخاب میشود؟
بر اساس تعداد سمتهای مورد استفاده، تعداد تجهیزات، مسیر ورود کابل و آرایش میز یا فضای پیرامون انتخاب میشود.
آیا امکان نصب تجهیزات در چند سمت وجود دارد؟
بسته به تیپ محصول، استفاده از یک یا چند سمت برای نصب تجهیزات یا رویه قابل تعریف است.
ورود کابل از بالا یا پایین چگونه تعیین میشود؟
جهت ورود باید با مسیر اصلی کابل در پروژه و نحوه اتصال ستون به کف یا سقف هماهنگ شود.
آیا ستون باید به سازه تثبیت شود؟
روش تثبیت باید متناسب با ارتفاع، وزن تجهیزات و شرایط نصب تعیین شود تا پایداری مکانیکی حفظ شود.
چگونه ظرفیت کابل انتخاب میشود؟
تعداد و قطر کابلها، تفکیک سرویسها، فضای خم و توسعه آینده باید در مقطع ستون لحاظ شوند.
آیا برق و شبکه میتوانند از مسیرهای جدا عبور کنند؟
در آرایش چندمحفظهای یا تفکیکشده، مسیرهای مختلف میتوانند بهصورت مستقل مدیریت شوند.
برای سفارش چه اطلاعاتی لازم است؟
ارتفاع، مقطع، تیپ استفاده از وجوه، تعداد تجهیزات، مسیر ورود کابل، متریال یا پوشش و روش تثبیت باید مشخص شوند.
آیا تجهیزات در ارتفاع دلخواه نصب میشوند؟
جانمایی تجهیزات باید با محدوده قابل نصب محصول، دسترسی کاربر و مسیر سیمبندی داخلی هماهنگ شود.
همبندی بدنه فلزی چه اهمیتی دارد؟
پیوستگی الکتریکی بدنه و اتصال حفاظتی باید مطابق طرح برق پروژه اجرا و کنترل شود.
در پروژههای مبلمان اداری چه نکتهای مهم است؟
محل ستون باید با چیدمان میز، مسیر رفتوآمد، دسترسی کاربر و مسیر اصلی کابل هماهنگ شود.
